Современные башни среднего калибра

Категория: ВПК

Современные башни среднего калибра

Опираясь на опыт, накопленный при производстве боевого модуля Samson 30 Mk1, израильская компания Rafael разработала Samson 30 Mk2, в котором пушка ATK MK44 калибром 30 мм вместе с системами защищена броневым корпусом, обеспечивающим 1-й уровень защиты, который может быть увеличен до 4-го уровня благодаря дополнительной накладной броне.

Боевой модуль имеет очень низкий силуэт, что делает ее трудной мишенью. С углами вертикального наведения от -20° до +60°, MK44 имеет двойную систему подачи боеприпасов, с двумя ленточными магазинами, содержащими по 100 боеприпасов каждый. Экипаж может выполнить заряжание и провести техническое обслуживание изнутри машины, не покидая забронированного корпуса (люк изолирует башню от корпуса). Дополнительный 7,62-мм пулемет или 40-мм автоматический гранатомет крепятся справа от пушки. Командир и наводчик имеют свои собственные прицелы с двухплоскостной гироскопической стабилизацией. Наводчика следит за линией прицеливания пушки, в то время как командир пользуется выдвижным панорамный прицелом, обеспечивающим возможности хантер-киллер. Для улучшения ситуационной осведомленности экипажа люк в крыше башни позволяет командиру напрямую обозревать окружающую обстановку. Samson 30 Mk2 может быть дополнительно оснащен двумя пусковыми установками противотанковых ракет Rafael Spike LR, при этом главное орудие может быть заменено другим, калибром от 30 до 40 мм, Западного или Восточного происхождения. Rafael предлагает свою новую башню в четырех различных конфигурациях и в зависимости от типа установленного оборудования и уровня защиты вес Mark2 колеблется между 1400 и 2400 кг.

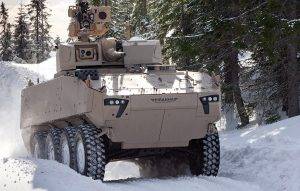

Башни с дистанционным управлением Kongsberg отражают философию компании, которая считает обязательным защищать орудия среднего калибра от всех угроз, включая погоду и песок.

Другая израильская компания, Elbit Systems, также активно работает в области башен среднего калибра со своими UT25 и UT30. В сентябре 2012 года Elbit Systems получила первоначальный заказ на производство и поставку UT30BR - 30мм башен с дистанционным управлением для бразильской армии. Стоимость контракта $ 15 млн. Эти башни будут установлены на бронетранспортеры Iveco 6×6 Guarani в рамках общего контракта стоимостью около $ 260 млн, о чем было объявлено в январе 2011 года. Количество башен, участвующих в контракте, не было объявлено, но первая партия должна быть доставлена в течение двух лет.

Немецкая компания KMW представила вариант, производный от ее боевого модуля с дистанционным управлением FLW200, известный как FLW200+. Новая система может быть вооружена не только легким оружием, но также и 20-мм пушками, а именно Rheinmetall RH202 DM6A1. FW200+ весит около 400 кг, включая пушку и сто боеприпасов 20×139 мм, RH202 имеет возможность двойной подачи. Стабилизированная в двух плоскостях пушка имеет углы вертикального наведения от -10° до +50°, экипаж может определять зоны разрешения/запрета огня. Оптико-электронный комплект размещается в коробке по правому борту и включает в себя цветную CCD камеру с возможностью зуммирования, лазерный дальномер и тепловизор, учитывая большую дальность огня, в системе, как и в других аналогичных случаях, применен тепловизор охлаждаемого типа. В предлагаемой KMW концепции семейства боевых модулей используются многочисленные унифицированные компоненты, общие с боевыми модулями с дистанционным управлением FLW100/200, таких как системы управления и дисплеи, а также механические интерфейсы. FLW200+ приспособлен для установки на него в верхней части других систем вооружения, которые могут быть в виде либо ракетной установки, либо ручного пулемета, кроме того, для самообороны могут быть установлены гранатометы.

Ключевой особенностью Самсон 30 Mk2 производства Рафаэль (Израиль) состоит в том, что командир может улучшить свою ситуационную осведомленность благодаря к люку, который позволяет ему осуществлять прямой обзор.

В Бельгии компания Cockerill Maintenance & Ingénierie (CMI) доказала свою гибкость, предложив боевой модуль с дистанционным управлением среднего калибра, производный от CPWS (Cockerill Protected Weapon Station - защищенный боевой модуль Cockerill) для орудий калибра 20-25-30 мм - установленный на борту боевой машины Crab 4×4 французской компании Panhard, которая была представлена на выставке Eurosatory 2012 года. CPWS защищает пушку как от баллистических угроз, так и от воздействия окружающей среды, и при этом позволяет экипажу перезарядить оружие из-под защиты брони.Орудие полностью стабилизировано и может наводиться по вертикали в пределах от -10° до +45°, двухрежимная дневно-ночная стабилизированная прицельная система с лазерным дальномером, а также панорамный прицел с углом возвышения до +60° могут быть легко интегрированы благодаря стандартной архитектуре CAN. В ящиках для боеприпасов можно хранить до 150 выстрелов двух типов, если оружие имеет двойную систему подачи. CPWS может быть оснащен люком, чтобы командир имел возможность прямого обзора окрестностей, что четко соответствует требованиям французской армии, которые были выдвинуты к башне Crab. При стандартной защите 1-го уровня CPWS имеет вес 750-800 кг в зависимости от типа оружия, однако защита может быть значительно увеличена, заказчик может выбрать 4-й уровень защиты.

Elbit Systems (Израиль) производит необитаемые башни UT25 и UT30, последней недавно сопутствовал крупный успех в Бразилии.

Cockerill также предлагает широкий спектр модульных двухместных башенок среднего калибра, в которых могут применяться орудия от 25 до 40 мм, с с потенциалом роста до 50 мм. Полностью стабилизированные, с возможностями hunter-killer, если установлен панорамный прицел командира, они используют стандартную распространенную электронную архитектуру компании. Стандартные углы вертикального наведения составляют от -20° до +60°, хотя с пушкой ATK может быть достигнута максимальная высота до +75°. Стандартная броня обеспечивает защиту на уровне 1, но она может быть увеличена до 5-го уровня установкой дополнительной навесной брони. Башня с телескопической 40-мм пушкой CTAI была представлена ​​в 2010 году на макете боевой машины Sphynx компании Panhard, эта машина предназначалась для участия в программе французской армии EBRC.

Самой последней разработкой KMW в плане башен является FL200+, усовершенствованная версия FL200, которая может быть вооружена 20-мм пушкой.

Еще две башни участвуют в программе EBRC. Nexter представила на Eurosatory 2012 свою новую башню, вооруженную 40-мм пушкой CTAI. Французская армия хочет, чтобы у нее была двухместная башня, но Nexter разработала полностью модульную систему вокруг цифрового ядра, что позволяет ей легко быть преобразованной в дистанционно управляемую систему. Система кругового обзора днем и ночью обеспечивает максимальную ситуационную осведомленность экипажа, в то время как эпископический прицел обеспечивает возможность прямого наблюдения. Боевой модуль с дистанционным управлением Arrows компании FN устанавливается на крыше, чтобы обеспечить возможность ведения огня для самозащиты. Пушка имеет углы вертикального наведения от -15° до +60°, а карусельный магазин на 62 снаряда позволяет мгновенно выбрать любой необходимый боеприпас. По обе стороны от башни имеются пусковые установки для ракет MBDA MMP. Ракетный контейнер будет забронирован до уровня 3, основная защита башни соответствует уровню 2, который можно увеличить с помощью навесной брони. В текущей конфигурации башня весит 4,2 тонны, но его структура позволяет принять максимальный вес до семи тонн. Будучи полностью цифровой, башня Nexter 40 CTA будет способна принимать вспомогательные системы в режиме plug-and-play (работоспособна сразу после механического подключения). В настоящее время была изготовлена только двухместная версия с полной возможностью преобразования. Что касается вооружения с дистанционным управлениемARX20, которое было представлено два года назад, это также полностью модульная система, в том числе в максимальной комплектации имеет вспомогательное вооружение - пулемет калибра 7,62 мм, сложные оптико-электронные системы и возможность автоматического слежения за целью. В настоящее время рассматривается большое количество вариантов исполнения для этой башни и возможно скоро будут доступны новые версии.

Производный от CPWS (Cockerill Protected Weapon Station - Защищенный боевой модуль Cockerill), выпускаемый бельгийской компанией Cockerill Maintenance & Ingénierie, был установлен на опытном образце Panhard Crab, представленном на выставке Eurosatory 2012.

На Eurosatory 2012 Panhard выставил свою машину Sphynx с башней, предлагаемой Lockheed Martin UK. Эта компания использует опыт, накопленный при работе над программами Warrior CSP и Scout SV и предлагает себя в качестве системного интегратора, способного обеспечить "башни по требованию", вместо башни, которую производитель выбрать из своего списка. Структура опытного образца башни Sphynx была разработана компанией, и, несмотря на то, что она намного меньше, чем башня Scout SV она получила многие ее черты.Опыт, приобретенный при интеграции 40-мм пушки CTI, которая не имеет казенной части, выступающей в отсек башни и поэтому является очень несбалансированной, был использован при создании механической системы балансировки, которая выполняет основную работу, в то время, как электрическая энергия используется только для незначительных корректировок. Боеприпасы используются также производные от Scout SV, главное орудие имеет 70 снарядов, а спаренный пулемет - 800 патронов. Интерфейс оператора, а также система управления огнем также многим обязаны британской программе. Но то, что позволяет поддерживать такой степень общности, обеспечивая легкую интеграцию или возможность заказчику выбрать необходимые ему компоненты, это электронная архитектура, разработанная корпорацией Lockheed Martin, компанией, которая работала над британским стандартом DEF STAN 23-09, в котором определена новая Базовая архитектура машины (Generic Vehicle Architecture), которая должна быть принята для будущих британских машин. Двухместная башня Sphynx имеет вес около 3,5 тонн в незащищенном исполнении, а 4-й уровень защиты увеличивает его примерно до 4,5 тонн, при этом учитываются две внешних пусковых установки для управляемых ракет. Lockheed Martin готова сделать подобное предложение и для других программ боевых машин, а также предоставить индивидуальные решения и комплексные услуги.

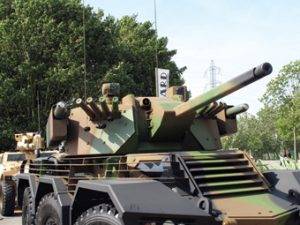

Cockerill также предлагает семейство двухместных башен, вооруженных орудиями калибром от 25 до 40 мм. Здесь демонстрируется CTAI 40 мм, установленая на опытном образце Panhard Sphynx.

Модульная структура башни Lance немецкой компании Rheinmetall, была выбрана Lockheed Martin в качестве базы для башни, принятой для британской программы SV. Башня устанавливается на шасси, не идентичное тому, на котором стоит Lance, и это позволило Rheinmetall приобрести дополнительный опыт в настройке. Что касается башни Lance самой по себе, то после передачи первых двух образцов, установленных на Piranha III, приобретенных испанской Tercio де Armada, два других образца должны быть доставлены к концу этого года. Башня Lance также была интегрирована на Piranha 5, которая принимала участие в канадских испытаниях по программе Канадская машина ближнего боя (Canadian Close Combat Vehicle). Lance базируется на немецкой программе БМП Puma, некоторые характеристики оружия, а также боеприпасы с воздушным подрывом испытываются в рамках этой програмы. Rheinmetall интегрировала и оптимизировала Lance в бронетранспортер Boxer 8×8, и эта версия также прошла огневые испытания. Во время разработки башни в центре Rheinmetall в Gersthofen был построен испытательный стенд для устранения неполадок; в настоящее время он превратился в систему моделирования, которая может быть предложена любому потенциальному заказчику вместе с фактической башней. Ветроника башни Lance имеет открытую архитектуру, что позволяет интегрировать в нее две различных оптико-электронных системы, одна предназначена для командира, имеет системы ситуационной осведомленности, обнаружения снайперов, IFF (идентификация свой-чужой) и т.д. Ее защита может быть повышена до 4-го уровня, при этом могут быть установлены 30-мм пушки Rheinmetall с вышеупомянутой возможностью вести огонь снарядами с воздушным подрывом (Air Burst Munition - ABM). Rheinmetall активизирует свои контакты с производителями шасси 8×8, а также с теми странами, которыев настоящее время выбирают для себя решение БМП на базе шасси 8×8.

Mizrak-30 башня с дистанционным управлением среднего калибра, разработанная Otokar и представленная в 2011 году, находится на завершающей стадии разработки.

Опираясь на опыт работы над семейством башен среднего калибра Hitfist, итальянская компания Oto Melara разработала дистанционно управляемую версию, известную как Hitfist OWS, предназначенную для установки на легкие машины, весом до 10 тонн, особенность, которая привлекает значительный интерес со стороны производителей плавающих машин. Второй опытный образец, показанный на Eurosatory 2012, был очень близок к серийной конфигурации. Башня оптимизирована для размещения пушек ATK 25 и 30 мм и производных от этого орудия, что дает возможность использовать боеприпасы с воздушным подрывом. В башне размещается пушка ATK MK44 30 мм с полной цифровой гиростабилизацией, 7,62-мм спаренный пулемет, и спаренная ракетная установка для таких ракет, как Spike, Корнет или Ingwe. Углы вертикального наведения находятся в диапазоне от -10° до +75°. Прицел наводчика гиростабилизирован по вертикали и включает в себя тепловизионную камеру второго поколения, цветную телевизионную дневную камеру, лазерный дальномер и резервный волоконно-оптический прицел для ручного прицеливания. Место командира также может быть оснащено стабилизированной панорамой с дневным и ночным видением или панорамным тепловизором. Философия компании заключается в обеспечении минимальной защиты пушки, в основном, от внешних факторов. 3 уровень защиты экипажа в настоящее время обеспечивает стандартное исполнение (были рассмотрены решения для повышения уровня зашиты до 4 или даже выше). Может быть добавлен дополнительный люк, чтобы обеспечить командиру возможность прямого обзора. Второй опытный образец Hitfist OWS в настоящее время установлен ​​на боевой машине пехоты Freccia, которая была направлена в Россию для испытаний - это решение позволяет увеличить количество десантников в десантном отделении машины.

После разработки 20 мм дистанционно управляемой башни Nexter представила в 2012 году свое 40-мм решение для программы EBRC французской армии, применив пушку CTAI 40 мм.

Южноафриканское отделение BAE Systems представило на Eurosatory 2010 Тактическую башню с дистанционным управлением TRT (Tactical Remote Turret), вооруженную 25-мм пушкой M242 Bushmaster, которую назвали TRT-B25. В комплекте с двумя магазинами по 130 боеприпасов, она весит всего 850 кг, имея 7,62-мм спаренный пулемет с 1000 готовых патронов, а также четыре 76-мм дымовые гранатомета и оптоэлектронику. Полностью стабилизированная, TRT-B25 может вести огонь на ходу и имеет углы вертикального наведения от -10° до +65°. На выставке Africa Aerospace and Defence 2012 BAE Systems представила второго члена своего семейства TRT, TRT-30 вооруженный российской автоматической пушкой Шипунова 2А42, калибра 30 мм.В башне использован также спаренный пулемет калибра 7,62 мм восточно-европейского стандарта, также могут быть установлены противотанковые ракеты и того же происхождения. Дистанционно управляемая одним оператором, эта башня может принимать и другие орудия калибром от 25 до 35 мм. В новой башне учтен различный опыт и, следовательно, TRT-B25 в будущем превратится в семейство TRT-R30, в котором между различными моделями будет обеспечиваться унификация в 95 процентов по электронике и 70 процентов - по структуре. Более широкая люлька была установлена, а также были проведены соответствующие изменения​ структуры, чтобы иметь возможность в дальнейшем расширить функциональность. В новом варианте TRT-R30MK было увеличено количество готовых к стрельбе снарядов, количество 30-мм снарядов доведено до 400, а у пулемета остальсь 1000 патронов, в результате чего боевой вес увеличился до 1435 кг. TRT прошли инженерные испытания и готовы к проведению испытаний заказчиков и началу серийного производства. Использование двух разных пушек BAE Systems дает гибкость в выборе стандарта оружия - НАТО и не НАТО и, следовательно, расширяет рынок потенциальной продажи.

Lockheed Martin UK стала интегратором башни с учетом опыта, приобретенного в программах Warrior CSP и Scout SV. Башня была установлена на Panhard Sphynx и представлена на выставке Eurosatory 2012.

Башня Lance разработана Rheinmetall и предлагается в обитаемом и дистанционно управляемом вариантах. Она была интегрирована на различные колесные шасси.

Lemur - боевой модуль с дистанционным управлением от BAE Systems Global Combat Systems-Weapons, был показан в 2009 году в новой версии, способной принимать не только малокалиберное вооружение, но также и пушки калибра 25 и 30 мм. Первоначально он предлагался с 25-мм автоматической пушкой ATK M242 Bushmaster, с тех по в него также была интегрирована 30-мм пушка ATK M230LF. Обе конфигурации имеют углы вертикального наведения от -20° до +55°.Проверенные в боевых условиях с более легким вооружением, Lemur все еще ищет заказчиков на вариант с вооружением среднего калибра.

Башня или боевой модуль?

После представления в 2009 году норвежская компания Kongsberg продолжает разработку своей башни с дистанционным управлением, в вооружением среднего калибра. Kongsberg подчеркивает тот факт, что ее система среднего калибра является не боевым модулем, а башней, так как считает жизненно важной защиту оружия не только от баллистических угроз, но и от песка и погодных условий. Баллистическая защита может варьироваться от уровня 1 до уровня 5. Последняя конструкция включает в себя новые функции, пушки ATK MK44 30 мм в новом удлиненном варианте, приспособленные для применения боеприпасов с воздушным подрывом. К дополнительным функциям относится также безленточная подача боеприпасов, что снижает время перезарядки и повышает надежность; при ее эксплуатации не происходит ни одного заклинивания при стрельбе более 50 000 снарядов. Безленточная система подачи несколько дороже, чем традиционные, но стоимость системы хорошо компенсируется за счет экономии на лентах при эксплуатации. Пушка сохраняет оригинальную функцию двойной подачи с возможностью выбора типа боеприпаса. Башня позволяет осуществлять перезарядку не покидая корпуса, из-под броневой защиты, кроме того, на нее может устанавливаться другое вооружение с калибрами 20-50 мм, а также различные оптико-электронные комплекты. Компания ожидает своего первого контракта в ближайшее время.

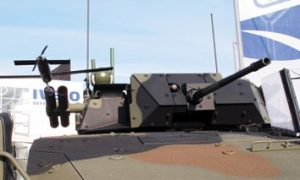

Начиная со своей серии башен Hitfist с вооружением среднего калибра, OTO Melara разработала дистанционно управляемую версию.

В 2011 году турецкая компания FNSS представила новую дистанционно управляемую башню, известную как Claw. Вооруженная автоматической пушкой с двойной подачей Rheinmetall KBA 25 мм, она имеет спаренный 7,62-мм пулемет, установленный справа от основного орудия, а также два пакета по четыре 76-мм дымовых гранатомета, которые крепятся в задней части башни.Стабилизированная в двух плоскостях, ее система управления огнем включает в себя автосопровождение цели, а прицельная система имеет независимый стабилизированный прицел с тепловизионной камерой, дневной камерой и лазерным дальномером. Башня имеет низкий профиль - ее высота ограничена 590 мм - Claw укомплектована 160 готовыми боеприпасами для пушки и 200 - для спаренного пулемета, ее вес составляет 1 500 кг в стандартной конфигурации, то есть со 2-м уровнем защиты. FNSS сохраняет потенциал роста для своего нового продукта, так как Claw имеет люльку для 30-мм пушки, на нем могут размещаться пусковые установки ПТРК на левой стороне и независимый прибор наблюдения командира на крыше, в то время как защита может быть увеличена до уровня 3.

Сергей Вэй
25.03.2013

www.army-guide.com
