Обозначение:

Leopard 2

Info
Производитель: Krauss-Maffei Wegmann GmbH & Co.KG - KMW
Тип продукции: Бронетехника
Имя: Основной боевой танк

О танке "Леопард-2" написано немало. В материалах, опубликованных в зарубежной печати, даются высокие оценки боевых характеристик этой машины, которая стала поступать в войска с 1979 г. В ходе производства и эксплуатации осуществлялась неоднократная модернизация танка "Леопард-2" по улучшению характеристик вооружения и защиты. Вместе с тем, классическая компоновочная схема этой машины практически исчерпала свои возможности и не позволяет с помощью дальнейшей модернизации резко повысить боевые характеристики и особенно защиты. Известно, что основная защита подобных бронеобъектов сосредоточена во фронтальной части башни и корпуса (в угле ±30 от центральной оси танка). Но эти фронтальные фрагменты защиты позволяют бороться только с такими классическими противотанковыми средствами, как бронебойные подкалиберные снаряды (БПС), ПТУР и другими боеприпасами, имеющими настильную траекторию. Также известно, что крыша, борт, днище танка "Леопард-2" имеют толщину броневых листов равную 20... 70 мм. что не является серьезной защитой от новых образцов высокоточного оружия, поражающего боевые машины сверху. К тому же противотанковые мины обладают высокой эффективностью поражающего действия снизу. Таким образом, можно сказать, что классическая защита танка "Леопард-2" позволяет бороться с классическими боеприпасами БПС и ПТУР (старых схем), но не с новыми противотанковыми средствами (ПТС). Перед тем, как дать конкретную оценку поражающего действия различных ПТС по танку "Леопард 2" рассмотрим конструктивные и компоновочные характеристики этой машины и некоторые особенности ее создания.

В 1963 г. ФРГ и США приступили к разработке совместного проекта основного боевого танка МВТ-70, однако различное видение будущей машины специалистами двух стран и проблемы с менеджментом программы привели к прекращению работ в 1970 г. Тем не менее, опыт, полученный при создании и испытаниях опытных МВТ 70, не был потерян. И в США, и в ФРГ приняли решение разрабатывать "национальные" танки с использованием технологий и конструкций, отработанных на МВТ-70. В США таким танком стал М-1 "Абрамс", в ФРГ - "Леопард-2".

В ФРГ также рассматривались возможности глубокой модернизации состоявших на вооружении бундесвера танков М48A2С или германских "Леопард-1". На модернизации можно было сэкономить значительные средства, но оценка проекта показала, что доработанные машины не смогут эффективно бороться с новыми танками советской конструкции.

Проектирование танка Kampfpanzer-2, он же "Кейлер", он же "Леопард-2", началось в 1967 г. и некоторое время велось параллельно с работами по МВТ-70. После аннулирования программы американо-западногерманского танка, разработка "Леопарда-2" получила наивысший приоритет среди военных программ бундесвера. Работы по танку взял под личный контроль тогдашний министр обороны ФРГ Гельмут Шмидт. Так же как и при разработке "Леопарда-1", в создании второго послевоенного германского основного боевого танка участвовало несколько фирм. Главным подрядчиком выступала фирма Краусс Маффсй АГ; специалисты фирмы Порше отвечали за общие вопросы проектирования всей конструкции и детально разрабатывали ходовую часть; фирма Вегманн разрабатывала башню, а фирма АЕГ Телефункен - систему управления огнем.

В процессе разработке нового танка все его основные узлы испытывались на стендах, ходовых макетах и в климатических камерах. Параллельно рассматривались два варианта: "Леопард-2К" с пушечным вооружением и "Леопард-2РК" с противотанковым ракетным. В 1971 г. работы по созданию последнего были прекращены. К 1974 году было построено 16 корпусов и 17 башен танка "Леопарл-2К".

Заключительный этап испытаний прототипов нового танка проводился в феврале - мае 1975 г. на полигонах Шило в Канаде и Юма в США. Выбор заокеанских полигонов диктовался необходимостью обкатать машины в различных климатических условиях. В Америку были доставлены четыре танка, два вооруженные 120-мм пушками Rh-120 и два - со 105-мм нарезными орудиями L7. Экипажи были укомплектованы военнослужащими Учебного центра бундесвера, расположенного в Мюнстере.

В течение первых пяти недель испытаний четыре танка "Леопард" наездили примерно 1450 км в снегах полигона Шило. Кроме проверки ходовой части проводились боевые стрельбы, было выпущено 436 снарядов с места и в движении, причем основной упор делался на проверку возможностей новейшей 120-мм гладкоствольной пушки; из обоих таких орудий был произведен 401 выстрел, в то время как из 105-мм пушек - всего 35. Испытания показали, что механические характеристики ходовой части танка в условиях низких температур полностью удовлетворяют командование бундесвера. Двигатели запускались без предварительного прогрева при температуре 18° С; при -30° С требовался прогрев, после которого дизели запускались без проблем. Подвижность танка по глубокому снегу также была вполне удовлетворительной. В то же время отстрел орудий показал ухудшение кучности стрельбы, хотя требование к сроку службы стволов оговаривало 1000 выстрелов.

Заключительный этап испытаний проводился с 21 апреля по 20 мая на полигоне Юма, штат Аризона. Ходовая часть танка в условиях жары уже была достаточно испытана в учебном центре "41" бундесвера, расположенном в Трире, поэтому основной упор теперь делался на проверку функционирования орудий и системы управления огнем. Четыре танка в ходе этих испытаний прошли 1750 км и произвели 1653 выстрела боевыми снарядами, из которых 801 выпущен из 105-мм пушек и 852 -- из 120-мм. 52 120-мм снаряда было выпущено с ходу по движущейся цели на дистанции 800-1000 м, 44 поразили цель. Вероятность поражения движущейся цели при стрельбе с ходу, таким образом составила 85%. Механическая часть продемонстрировала неограниченную возможность использования танков "Леопард-2К" при температуре окружающего воздуха до + 45° С.

В рамках рекламной компании на испытания танков "Леопард-2К" были приглашены военные обозреватели из ФРГ, США, Франции и Великобритании. Специально для них была продемонстрирована замена силовой установки в полевых условиях: вся операция заняла 19 минут.

Танк спроектирован по классической схеме: отделение управление спереди, боевое отделение в средней части и МТО - в кормовой. В отделении управления размещается водитель, основная часть боекомплекта и фильтро-вентиляционная установка. Рабочее место водителя смещено к правому борту; сиденье водителя регулируется по высоте и может устанавливаться в два положения: по боевому - при закрытым люке и по походному - с открытым люком. Для наблюдения за местностью перед люком установлены три перископических смотровых прибора.

Главное внимание при разработке танка уделялось огневой мощи, поэтому неслучайно, что вопрос о калибре орудия стал наиболее болезненным. Параллельно отрабатывались танки со 105-мм нарезной пушкой (ими были вооружены десять опытных машин) и со 120-мм гладкоствольной (семь танков). "Леопард-2" стал первым западным танком, оснащенным 120 мм гладкоствольной пушкой.

Гладкоствольные пушки имеют более высокое давление в канале ствола, вследствие чего способны разогнать снаряд на более коротком участке. Иначе говоря, возможно уменьшить длину ствола. Так пушка Rh-120 короче английской нарезной 120 мм пушки L11 (длина ствола Rhl20 5520 мм, L11 - 6120 мм), хотя начальная скорость снаряда, выпущенного из немецкого орудия выше, чем у выпущенного из английской пушки. 120 мм орудие короче и 105-мм нарезной пушки танка "Леопард-I" (на 45 мм), при этом оно имеет больший внутренний и наружный диаметры, а следовательно - обладает большей изгибной жесткостью, что уменьшает ошибку вибрационного рассеивания снарядов при стрельбе с ходу. Более короткий ствол орудия облегчает его балансировку и упрощает стабилизацию при движении танка; в результате также повышается точность стрельбы с ходу. Гладкий ствол менее подвержен эрозии пороховых газов, а его срок службы примерно в два раза выше, чем у нарезного. К тому же производство гладкоствольных пушек обходится дешевле. В то же время гладкоствольные орудия не лишены недостатков, главные из них связаны с боеприпасами. Номенклатура снарядов к таким пушкам более ограниченная, чем к нарезным. В середине 70-х годов имелось всего два типа выстрелов к 120-мм пушке Rh-120. Снаряды гладкоствольных орудий для стабилизации траектории имеют оперение, что на 20% снижает массу взрывчатого вещества.

Нельзя сбрасывать со счета, что кроме беспристрастных технико-экономических показателей на выбор той или иной системы оружия влияют и определенные традиции, а также личностные пристрастия разработчиков. За нарезной пушкой L7 стояли годы успешной эксплуатации и проверка боевыми действиями, в то время как у сторонников 120-мм орудия были лишь расчеты, результаты полигонных стрельб и пример коллег по ту сторону "железного занавеса". Неудивительно, что педантичные немцы решили детально "обкатать" на реальных танках в полигонных условиях, максимально приближенных к боевым, оба орудия, прежде чем сделать окончательный выбор.

Установка более тяжелого, чем 105-мм пушка L7, 120-мм орудия фирмы Рейнметалл потребовало значительно усилить противооткатные устройства. Приводы наведения пушки и поворота башни - гидравлические; в аварийном режиме прицеливание орудия также осуществляется с помощью гидроприводов, для чего у наводчика установлены две ручные помпы. Пушка стабилизирована в двух плоскостях. Система стабилизации разработана американской фирмой Кадиллак для танка МВТ 70. но перед установкой на "Леопард" ее значительно модернизировали специалисты германских фирм АЭГ-Телефункен и Фейнмашинише Верке Майнц. В середине 70-х система стабилизации орудия танка "Леопард-2К" считалась лучшей в мире. С пушкой спарен пулемет MG3 калибра 7.62 мм.

Основным прицелом наводчика является EMES-12, разработанный фирмой Цейсс. В прицел интегрированы лазерный и стереоскопический дальномеры. Бинокулярный стереоскопический дальномер имеет базу 1, 72 м и 8- или 16 кратное увеличение. Комбинация двух дальномеров, использующих различные принципы для определения расстояния до цели, позволяет повысить достоверность и точность измерения. В качестве вспомогательного наводчик использует монокулярный перископический прицел TZF-1A, аналогичный установленное на танке "Леопард I". У командира установлен панорамный перископический прицел PERI-R-12 со стабилизированной линией визирования. Командир имеет возможность самостоятельно наводить пушку, для чего применяется механизм синхронизации оптической оси прицела и оси ствола орудия.

Для наблюдения в темное время суток используются активные ИК приборы ночного видения и наблюдательные устройства с электронно-оптическими усилителями. В отличие от танка "Леопард -1", ИК прожектор "Леопарда-2К" установлен стационарно и прикрыт башенной броней. Использование активных приборов ночного видения предусматривалось только в случае невозможности работы приборов с электронно-оптическими усилителями, поскольку излучение ИК-прожектора сильно демаскирует танк.

На прототипах испытывались две различных системы управления огнем - фирм Цсйсс/Элтро и АЭГ-Тслефунксн. Обе системы построены вокруг ЭВМ FLER-H фирмы АЭГ Телефункен. Системы управления огнем вырабатывают данные для стрельбы (углы вертикального и горизонтального наведения пушки) с учетом атмосферных условий, типа боеприпаса, пространственного положения танка, расстояния до цели. Для прицеливания наводчику необходимо только выбрать мишень и наложить на нее маркер. Обнаружить замаскированные цели помогает специальный датчик, реагирующий на их тепловое излучение.

Немецкие конструкторы в течение долгого времени придерживались взгляда, что лучшей защитой танка является его высокая подвижность. В русле данной концепции для установки на танк МВТ 70 был спроектирован мощный двигатель, который без изменении установили на "Леопард 2К". Моторно силовая установка объединена в единый конструкционный блок; в полевых условиях его можно заменить за 15 минут. Двигатель в МТО расположен вдоль корпуса танка, а между МТО и боевым отделением установлена огнеупорная перегородка.

"Сердцем" блока является многотопливный V образный 12 цилиндровый четырехтактный дизельный двигатель MB 873 мощностью 1500 л. с. при 2600 об/мин. Двигатель относится к дизелям предкамерного типа, имеет жидкостное охлаждение и турбонаддув. Дизель по тем временам чрезвычайно компактный, в одном кубическом метре дизеля МВ-873 содержится 892 лошадиные силы, что более чем вдвое превосходит аналогичные показатели двигателей таких западных танков, как "Чифтен", М-60А1, АМХ-30, Strv-103, Pz. 68. Отношение массы к мощности у дизеля МВ-873 составляет 1, 57 кг/л. с., что на 47% больше, чем у дизеля МВ-838 танка "Леопард-1".

На двигателе смонтированы два турбокомпрессора и два охладителя наддувочного воздуха, включенные в общую систему охлаждения. Воздух для питания двигателя поступает через два воздухозаборника, расположенные на крыше МТО и прикрытые сверху кормовой нишей башни, в два воздухоочистителя, закрепленные с двух сторон на двигателе и соединенные короткими патрубками с турбокомпрессорами. Воздухоочистители - двухступенчатые. В качестве первой ступени используется циклон, а в качестве второй - сменные кассеты с фильтрующими элементами. Пыль, отфильтрованная на первой ступени удаляется электровентиляторами.

Над картером трансмиссии расположены два кольцевых радиатора системы охлаждения, в центре которых установлены центробежные вентиляторы с приводом от трансмиссии через гидромуфту. Гидромуфта позволяет осуществлять бесступенчатое регулирование скорости вращения вентиляторов в зависимости от температуры охлаждающей жидкости. Мощность, затрачиваемая на привод вентиляторов, достигает 220 л. с. Воздух для охлаждения двигателя поступает через круглые решетки на крыше МТО и выбрасывается вместе с выхлопными газами через решетки на крыше корпуса.

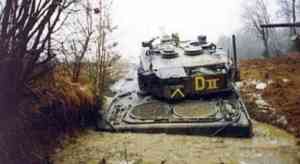

При преодолении глубоких водных преград охлаждение двигателя осуществляется забортной водой, поступающей в радиаторы, вентиляторы при этом отключаются. Встроенная система клапанов, при этом, обеспечивает перекрытие отверстий воздухозаборников. Воздух в МТО поступает или через люк командира, или через телескопическую трубу-лаз.

Трансмиссия HSWL-354/3 фирмы Ренк гидромеханическая с блокируемым комплексным гидротрансформатором, 4- ступенчатой планетарной коробкой передач и дифференциальным двухпоточным механизмом поворота с гидрообъемной передачей. Гидротрансформатор выключается с помощью блокировочного фрикциона.

Коробка передач состоит из трех планетарных рядов с дисковыми тормозами, обеспечивающими включение 1, 11 и III передач, и блокировочного фрикциона для включения IV передачи. Реверс включается с помощью фрикционных элементов; он дает возможность быстрого переключения с переднего на задний ход в момент когда танк еще продолжает двигаться вперед (со скоростью не более 8 км/ч). Применение гидрообъемной передачи механизма поворота позволяет производить кинематическое регулирование радиуса поворота по аналогии с автомобилем и уменьшает динамические нагрузки на трансмиссию и ходовую часть. Гидрообъемная передача состоит из регулируемого аксиально-поршневого насоса и нерегулируемого гидромотора. Качающаяся шайба гидронасоса связана через тягу с сервоприводом штурвала управления поворотом танка. Поворот штурвала регулирует производительность насоса.

В трансмиссии установлена автоматическая гидродинамическая муфта, выполняющая следующие функции:

Муфта включается и работает как гидрозамедлитель до 15 град. хода педали тормоза; в остальном диапазоне когда она работает совместно с остановочными тормозами. В результате обеспечивается уменьшение износа металлокерамических дисков тормозов и высокое замедление танка при торможении - до 5, 5 м/с2. Бортовой редуктор - планетарный, передаточное число - 4,67.

Электрооборудование включает бесконтактный синхронный генератор переменного тока и шесть аккумуляторных батарей. Мощность генератора 20 кВт, масса - 24,6 кг. Суммарная емкость батарей 300 А.ч. Пуск двигателя осуществляется электростартером. Для облегчения пуска в зимнее время используются свечи накаливания, установленные в предкамерах, а при температуре ниже -20° С производится предпусковой прогрев двигателя от обогревателя.

Топливные баки общей емкостью 500 л находятся в МТО, еще два бака емкостью 700 л - на надгусеничных полках. Система управления трансмиссией - механо-электрогидравлическая, обеспечивает автоматическое переключение передач. Управление механизмом поворота - гидравлическое, от штурвала; привод управления остановочными тормозами - механический. Система управления двигателем и трансмиссией позволяет управлять танком, в случае необходимости, командиру.

Ходовая часть танка выполнена по семиопорной схеме с задним расположением ведущих колес. Индивидуальная торсионная подвеска была выбрана специалистами фирмы Порше после длительного анализа различных вариантов, которые могли бы обеспечить хорошую подвижность; решающим фактором в пользу торсионов стали финансовые ограничения. Гидропневматическая подвеска сулила лучшие характеристики, но ее отработка требовала значительных капиталовложений, тем не менее два прототипа имели такую подвеску по типу подвески танка МВТ-70. Основное же внимание было сосредоточено на торсионной подвеске. Моноторсионы диаметром 62 мм, длиной 2100 мм имеют повышенную прочность и монтируются на всю ширину корпуса. На подвесках трех передних и двух задних опорных катков каждого борта установлены фрикционные амортизаторы двухстороннего действия, а на ограничителях катков этих подвесок - гидроупоры. Конструкторы пошли на определенный риск, применив подобные амортизаторы, так как их эффективность сильно зависит от температуры воздуха, степени износа, а реальный коэффициент фрикции установленного на танке амортизатора с трудом поддается проверке. Тем не менее, разработчики приняли решение о разработке амортизаторов новой конструкции специально для танка "Леопард-2". Динамический ход опорного катка - 320 мм, полный ход катка 526 мм.

Опорные катки двускатные с резиновыми шинами и съемными дисками из алюминиевого сплава, ступицы - стальные. Диаметр катков, по сравнению с танком "Леопард-1", увеличен с 660 мм до 700 мм. Поддерживающие катки односкатные, обрезиненные, установлены в шахматном порядке, по четыре на борт. Направляющие колеса по конструкции аналогичны опорным каткам, однако их диаметр меньше 600 мм. Ведущие колеса имеют стальные съемные зубчатые венцы.

Гусеницы с резинометаллическими шарнирами и обрезиненной беговой дорожкой, шаг гусеницы 184 мм. Для уменьшения давления на грунт фирма Диль разработала новые траки шириной 635 мм; в пазах трака крепятся пружинными защелками по две асфальтоходные подушки. Для увеличения сцепления при движении по снегу, льду или скользкому грунту часть подушек (до 10 на гусеницу) может заменяться съемными стальными грунтозацепами Х-образной формы. В приливах по краям траков имеются по два конических отверстия, в которые для преодоления коротких участков тяжелых грунтов забиваются заостренные стержни-шпоры. Кроме того, для снижения среднего удельного давления на грунт при движении по рыхлому грунту на каждый 8-й или 9-й трак могут устанавливаться уширители.

Требования к бронезащите танка, сформулированные министерством обороны ФРГ, были очень высокими и выполнить их путем простого увеличения толщины брони, не превысив оговоренную массу танка в 50 т, не представлялось возможным. Повышение уровня защиты экипажа от противотанковых средств достигнуто за счет применения сварных конструкций корпуса и башни с использованием многослойной катаной брони и комплекса конструктивно-компоновочных мероприятий. Увеличена дифференциация толщины брони по периметру танка; за счет ослабления бронирования на второстепенных участках (толщина брони бортов и крыши корпуса и башни - 20-70 мм) резко увеличена толщина брони лобовых фрагментов.

Верхний лобовой лист корпуса имеет большой угол наклона (81°), а форма башни в плане выполнена клинообразной. Ряд элементов конструкции используются в качестве дополнительной защиты, так, расположенные в передней части надгусеничных полок топливные баки уменьшают вероятность поражения водителя при обстреле с бортов. На бортах корпуса установлены резиновые экраны, армированные броневыми пластинами. С целью повышения противоминной стойкости усилено днище корпуса и его соединение с бортами. Наиболее важные оптические приборы могут закрываться бронированными створками. В целом, по уровню бронезащиты танк "Леопард-2К" превосходит своего предшественника примерно в 1, 4 раза.

"Леопард-2АV"

Программа единого американо-западногерманского основного боевого танка потерпела фиаско, однако военные обеих стран не хотели отказываться хотя бы от частичной стандартизации боевых машин. В 1974 г. между ФРГ и США было заключено соглашение о стандартизации отдельных компонентов (основное вооружение, боеприпасы, система управления огнем, двигатель, трансмиссия, гусеницы) перспективных танков - американского ХМ-1 и немецкого "Леопард-2". Согласно соглашению конструкторы фирмы Порше разработали модификацию танка "Леопард-2К", получившую обозначение "Леопард-2АV" (АV - Austere Version). Данная модификация послужила базовой машиной для серийных танков "Леопрад-2А". Отдельные оптимисты по обе стороны океана не исключали принятия на вооружение армий США и ФРГ или ХМ-1, или "Леопарда-2АV", а в случае успеха немецкой конструкции - возможности производства "Леопарда" в США.

Опытный образец "Леопарда-2АV" был готов в 1975 г. Основное его отличие от танка "Леопард-2К" заключалось в установке башни новой конструкции с усиленным многослойным бронированием. Топливные баки и боеприпасы были размещены в специальных взрывобезопасных контейнерах. По-прежнему так и не был решен вопрос о типе орудия. К 1976 г. испытания проходили танк с башней Т-20, вооруженный 120-мм гладкоствольной пушкой Rh-120, и танк с башней Т-19, вооруженный 105-мм нарезной L-7. Надо сказать, что сами немцы к 1976 г. склонялись к установки 120-мм пушки, однако их заокеанские коллеги не были уверены в правильности такого решения. Поскольку вышеупомянутое соглашение предусматривало стандартизацию танковых орудий, американцев требовалось убедить. Опытные танки отличались не только пушками; в башне Т- 20 (башня 20-го прототипа танка "Леопард-2") была установлена система управления огнем германской фирмы АЕГ-Телефункен, а в башне Т-19 (башня 19-го прототипа танка "Леопард-2") - американской фирмы Хьюз. Таким образом, немцы делали ставку на 120-мм орудие, американцы - на 105-мм. Будущее показало правоту западногерманских конструкторов.

В 1976 г. танки были доставлены в США на Абердинский полигон для проведения испытаний (испытания проходили с 26 сентября 1976 г. по январь 1977 г.), которые проводили исключительно американцы. Германскую сторону на испытаниях представляла только команда наблюдателей. Условия испытаний были максимально приближены к условиям, в которых проверялся танк ХМ-1. Прототип № 19, вооруженный 105-мм пушкой предназначался для баллистических испытаний. В 120-мм пушку американцы не верили и с 20 -го прототипа башня была демонтирована еще в ФРГ. Вместо башни была установлена цилиндрическая болванка с массой, аналогичной массе башни Т-20. Этот танк предназначался для ходовых испытаний. Программа испытаний была согласована представителями США и ФРГ. Единственным пунктом, вызвавшим неудовольствие немцев стал отказ американских военных установить систему юстировки ствола, которая являлась составной частью системы управления огнем танка "Леопард-2АV". Забегая вперед, следует отметить, что результаты стрельб были единственным показателем, по которому "Леопард-2" уступил ХМ-1.

Испытания включали проверку разгонных и тормозных характеристик, преодоление подъемов и спусков, движение по наклонной поверхности, марш протяженностью 3000 миль (4820 км) по шоссе и пересеченной местности. "Леопард" перекрыл все американские нормативы для танков ХМ 1. Норматив для американского танка предусматривал достижение скорости 32 км/ч (20 миль/ч) при трогании с места за 9 с; немецкие танки разогнались один за 7, 0 с, другой за 7, 7 с. 20-й прототип преодолел 3000 миль без серьезных поломок за 17 дней, в то время как прототип ХМ-1 фирмы Дженерал Моторс за 21 день, а опытный ХМ-1 фирмы Крайслер за 24 дня. За время марша у танка "Леопард-2" нарекания вызвали только поддерживающие гусеницу катки, без изменений перенесенные на него с танка "Леопард-1". В будущем их требовалось усилить. Надежность ходовой части танка и его силовой установки оказалась сюрпризом даже для разработчиков "Леопарда". Были отмечены лишь поломки микропереключателей в системе управления и разрыв сварного шва в теплообменнике. В целом оба прототипа наездили в США порядка 6000 км, при этом ни разу не потребовалось менять двигатели или трансмиссии. Прекрасно зарекомендовала себя система охлаждения, несмотря на то, что во время испытаний температура воздуха было+ 30-35° С.

Баллистические испытаний проводились только для прототипа № 19 танка "Леопард-2". Стрельба велась с трех различных типов траков на дистанции от 1500 до 2500 м, всего было произведено порядка 3000 выстрелов. Конструкторам фирмы Краусс-Маффей была хорошо известна особенность английской пушки L7, установленной на танке "Леопард-1", быстро нагреваться в процессе стрельбы и, вследствие этого, ствол прогибался, что приводило к повышенному рассеиванию снарядов. Поэтому на "Леопарде-2" они ввели минутную остановку стрельбы после каждого десятого выстрела, совмещенную с юстировкой, которая производилась оптическим прицелом наводчика и коллиматором, установленном на дульном срезе. Американцы также использовали такие орудия на танках М-60, но им удалось добиться большей скорострельности без ухудшения кучности стрельбы, и их не устраивало снижение темпа стрельбы согласно немецкой методике. В целом результаты баллистических испытаний "Леопарда-2" оказались несколько хуже, чем у обоих прототипов ХМ-1. Немцы пытались оспорить полученные испытания, мотивируя в частности нетипичностью для Германии условий, в которых велась стрельба; характерно, что "нетипичность условий" ходовых испытаний западногерманские наблюдатели не оспаривали. Все же результаты баллистических испытаний были для "Леопарда" совсем не плачевными. Система управления огнем в конце стрельб функционировала так же надежно, как и в начале. Возможность командира танка прицеливать орудие и производить выстрел независимо от наводчика резко уменьшала время реакции на угрозу и произвела большое впечатление на американцев.

Как и в случае с МВТ-70, каждая страна пошла своим путем, и даже намеченная программа стандартизации отдельных конструкционных узлов основных боевых танков была сильно урезана. Последняя попытка была предпринята в 1977 г., когда на один из опытных "Леопардов" был установлен газотурбинный двигатель AGT1500 танка ХМ-1. В ноябре того же года этот танк испытывался на западногерманских полигонах. Результаты испытаний впечатления на консервативных немцев не произвели - они остались верны "старому, доброму" дизелю.

"Леопард-2А"

Поскольку программа "единого" танка в очередной раз с треском провалилось, министерству обороны ФРГ в 1977 г. ничего не оставалось, как разместить заказ на производство 1800 танков "Леопард-2" только для бундесвера. Установочная партия из 30 машин выпускалась с октября 1979 г. на заводе фирмы Краусс-Маффей в Мюнхене; с 1980 г. танки начали изготавливать на заводе фирмы МаК (Крупп МаК Машиненбау) в Киле. Первый серийный танк "Леопард-2" был передан бундесверу 25 октября 1979 г. К концу 1981 г. темп выпуска танков достиг 20 машин в месяц, а максимальный темп выпуска для обоих заводов составил 25 танков в месяц (для сравнения: один Уралвагонзавод в Нижнем Тагиле в 80-е годы выпускал по 40-50 танков ежемесячно). В середине 1987 г. программа серийного производства танков для нужд бундесвера была завершена; 990 машин были собраны в Мюнхене, 810 - в Киле. В 1988-1990 гг. было дополнительно построено 250 танков "Леопард-2" для бундесвера.

В изготовлении танков "Леопард-2" принимало участие более 1500 фирм; генеральным подрядчиком являлась фирма Краусс-Маффей, отвечавшая за поставку танков, запасных частей, документации, тренажеров, техническое обслуживание и ремонт. Двигатели изготавливались на заводе фирмы MTU в Фридрихсгафене, трансмиссия - на заводе фирмы Ренк в Аугсбурге и т.д.

Хотя первый "Леопард-2" официально был передан бундесверу 25 октября 1979 г., повседневная эксплуатация этих машин строевыми подразделениями началась в 1982 г.

Танки "Леопард-2" для бундесвера выпускались восьмью партиями в четырех модификациях "Леопард-2", "Леопард-2А1/АЗ/А4". Танки первой партии "Леопард-2" строились с октября 1979 г. по март 1982 г. (поставлено 380 танков). Первая партия танков "Леопард-2А1" - 450 машин, строились с марта 1982 г. по ноябрь 1983 г., вторая - 300 танков - с ноября 1983 г. по ноябрь 1984 г. 300 танков "Леопард-2АЗ" было построено с ноября 1984 г. по март 1987 г. 370 танков "Леопард-2А4" было построено с декабря 1985 г. по март 1987 г., в 1988 г. было изготовлено еще 108 машин этой модификации, 108 - в 1989 г. и 34 таких танка в 1990 г. и еще 55 - до 1992 г. В дополнение к первоначальному заказу на 1800 танков, бундесвер заказал еще 325 машин, часть из которых предназначалась для восполнения танков "Леопард -1", снятых с вооружения и проданных в Турцию.

Внутренний объем танка "Леопард-2" составляет 19, 4 м3, из них 2, 3 м3 приходится на отделение управления, 10, 1 м3 на боевое отделение и 6, 9 м3 на МТО. Ходовая часть, отделения управления и моторно-трансмиссионное, а также силовой блок танка "Леопард-2" без существенных изменений позаимствованы у танков "Леопард-2" и "Леопард-2АV". За счет установки двух дополнительных аккумуляторов (восемь вместо шести на предыдущих моделях) до 500 А. ч. возросла суммарная емкость батареи. Для защиты бортов корпуса установлены новые экраны, передняя часть которых (прикрывающая отделение управления) изготовлена из разнесенной многослойной брони. Передние секции экранов имеют толщину 110-120 мм и для уменьшения ширины корпуса при перевозках танка, а также для осмотра и технического обслуживания ходовой части, могут откидываться вверх на специальных кронштейнах. Несколько изменилось расположение смотровых приборов механика-водителя, два неподвижных прибора установили в крышке люка, один - в корпусе перед люком. Центральный прибор, имеющий увеличенное поле зрения, может заменяться подсветочным прибором ночного видения PERI D53 (подсветка осуществляется от фар, установленных на верхнем лобовом листе корпуса). Суммарное поле зрения трех наблюдательных приборов 140°. Сам люк имеет измененную по сравнению с люком водителя танка "Леопард-2К" форму.

На корпусе танка установлена трехместная сварная башня. Конструкция башни аналогична башне прототипа № 20. В башне установлена 120-мм гладкоствольная пушка Rh-120. Соединение ствола пушки с казенником выполнено быстроразъемным с помощью секторной резьбы. Затвор - вертикальный, клиновой. Монтаж и демонтаж пушки осуществляется через амбразуру, без снятия башни с танка. Центр тяжести качающейся части орудия находится в районе оси цапф. На пушке смонтировано два симметрично расположенных тормоза отката. С целью исключения значительных нагрузок при выстреле на конструкцию башни и, в особенности, на элементы системы управления огнем, максимальная сила сопротивления откату оставлена на уровне танка "Леопард-1" и не превышает 69 тс, в то время как длина отката увеличена с 300 до 340 мм. Благодаря значительной массе орудия вместе с бронемаской (4290 кг) и отсутствию динамического плеча, влияние выстрела на ухудшение точности стрельбы сведено к минимуму. Ствол пушки имеет выполненный из стеклопластика теплозащитный кожух; ближе к казенной части ствола установлен эжектор для удаления пороховых газов, эксцентричная установка эжектора не уменьшает угла снижения пушки. Внутренняя поверхность ствола хромированная, живучесть ствола рассчитана на 500 выстрелов.

Для пушки Rh-120 разработано два типа унитарных выстрелов со сгорающей гильзой и металлическим поддоном: бронебойный подкалиберный снаряд ДМ23 (масса 18, 6 кг, сердечник из вольфрамового сплава) и кумулятивно-осколочный ДМ 12 (масса 23, 2 кг). В 1987 г. на вооружение был принят бронебойный подкалиберный снаряд ДМЗЗ. После выстрела эк-страктируемые поддоны гильз попадают в закрепленный на пушке гильзосборник. Для удаления поддонов и загрузки боекомплекта используется люк в левом борту башни. Заряжение пушки производится вручную. Боекомплект составляет 42 выстрела. Часть боекомплекта (15 выстрелов) размещена в удобной для доступа укладке в левой части кормовой ниши башни за бронированной перегородкой. Время на цикл заряжения из этой укладки составляет шесть секунд. Остальная часть боекомплекта (27 выстрелов) находится в укладке, размещенной в отделении управления, слева от места водителя.

Высота башни от вращающегося полика до крыши составляет 1650 мм - величина, минимально допустимая для обеспечения нормальных условиях работы заряжающего стоя. Место наводчика расположено впереди справа от пушки, место командира - сзади и несколько выше, заряжающий находится слева от орудия.

Система управления огнем разработана фирмой "Крупп Атлас - Электроник" на базе аналогичной системы фирмы Хьюз, созданной для танка ХМ-1. СУО позволяет экипажу обнаруживать и распознавать цели, вести по стрельбу днем и ночью, с места и с движения. В систему входят лазерный прицел-дальномер наводчика EMES-15, панорамный перископический прицел-прибор наблюдения командира PERI-R17, вспомогательный телескопический прицел наводчика FERO-Z 18, двухплоскостной стабилизатор вооружения с электрогидравлическим приводом WHA-H22, аналоговый электронный баллистический вычислитель, электрическая система синхронной связи прицелов с пушкой, система встроенного контроля функционирования СУО и система выверки прицела-дальномера. Система управления оружия позволяют вести огонь из пушки и командиру, и наводчику, причем действия командира по наведению орудия являются приоритетными.

Основной прицел наводчика с встроенным лазерным дальномером имеет независимую стабилизацию поля зрения в двух плоскостях; в одном блоке с ним установлена пассивная тепловизионная система, предназначенная для работы ночью и в условиях низкой освещенности. На первых 200 танках "Леопард-2" для ведения боевых действий в темное время суток устанавливалась телевизионная система PZB-200, передающая камера этой системы монтировалась на маске пушки, а видеоконтрольные устройства на рабочих местах командира и наводчика. Впоследствии, с запуском в серийное производство прицелов с тепловизорами ими были оснащены и первые танки, получившие после их установки обозначение "Леопард-2А2". Оптический канал прицела имеет 12-кратное увеличение. Прицел-дальномер не имеет механической связи с пушкой. Лазерный дальномер обеспечивает возможность одновременного определения дальности до двух целей, находящихся в створе луча дальномера, с точностью до+ -10 м в диапазоне дальностей от 200 до 10000 км. Для защиты глаз наводчика от лазерного излучения в оптическом канале установлен светофильтр. Кроме того, имеется шторка для защиты глаз от вспышки собственного выстрела, срабатывающая при нажатии на кнопку "Выстрел".

При выходе из строя основного прицела наводчик может использовать вспомогательный шарнирный телескопический прицел FERO-Z18 с зависимой стабилизацией поля зрения и 8-кратным увеличением.

У командира установлен перископический панорамный прицел-прибор наблюдения PERI-R17 с независимой стабилизацией поля зрения; увеличение прицела или 2-кратное, или 8-кратное (переключаемое) Командирский прицел связан с прицелом наводчика, что позволяет командиру использовать лазерный дальномер и тепловизор. Командирская башенка сделана невращающейся, но периметру люка установлено шесть призменных наблюдательных приборов, дающих суммарный круговой обзор. Передний прибор может заменяться ночным подсветочным прибором наблюдения, аналогичным установленному у водителя.

У заряжающего установлен один перископический смотровой прибор. Все оптические приборы танка имеют противооблединительные устройства и системы очистки. В функции заряжающего входит также обеспечение радиосвязи и стрельба из спаренного с пушкой пулемета MG3A1 (боекомплект пулемета 1200 патронов). Еще один пулемет MG3 установлен на кольцевой турели башенного люка заряжающего.

Информация о дальности до цели поступает в баллистический вычислитель, который также учитывает угловую скорость цели по вертикали и азимуту, скорость и направления ветра, температуру воздуха, атмосферное давление, угол крена цапф. Данные о температуре зарядов и износе канала ствола вводятся в вычислитель вручную.

Выверка прицела производится без выхода экипажа из машины. С помощью механизмов выверки достаточно совместить прицельную марку прицела-дальномера с наблюдаемой в его поле зрения выверочной маркой коллиматора. Именно эту систему запретили использовать американцы при стрельбах танка "Леопард-2АV" на Абердинском полигоне.

Вооружение стабилизировано в двух плоскостях. Приводы наведения - электрогидравлические с гидроаккумулятором. Исполнительным двигателем привода башни является гидромотор, а привода пушки - силовой цилиндр. Бак с рабочей жидкостью и гидроаккумулятор находятся в кормовой нише башни справа и отделены от боевого отделения и боекомплекта перегородкой. Доступ к гидросистеме обеспечивается через специальный люк в крыше башни. При выходе из строя электрогидравлического привода используется дублирующий ручной гидропривод вертикальной и горизонтальной наводки. Максимальная скорость наведения в горизонтальной плоскости 48 град./с, в вертикальной - 9,5 град./с. Углы наведения в вертикальной плоскости - от -9° до +20°.

Время подготовки прицельного выстрела наводчиком при стрельбе с ходу составляет 15 с, командиром - 17 с. При стрельбе с места это время соответственно уменьшается до 9-10 и 11-12 с. По оценке экспертов журнала "Интернешнл Дифенс Ревю", имевшим возможность сравнить танки "Леопард-2А" и М-1А1 "Абрамс" в полигонных условиях, система управления огнем первого обеспечивает большую точность стрельбы, она является более сложной и дорогой и, как следствие, более сложной в эксплуатации, требующей хорошей подготовки наводчика.

Многослойная разнесенная броня башни, аналогичная английской броне "чобхэм", состоит из лицевого и тыльного слоев броневой стали и промежуточного слоя наполнителя. В верхнем лобовом листе корпуса снаружи имеется люк для замены пакетов наполнителя. В лобовой части установлена утопленная в тело башни мощная маска пушки шириной 950 мм, изготовленная из комбинированной брони. Лобовые вертикальные листы башни скошены в плане примерно на 35 град. Площади зон бронирования, ослабленных вырезами, по сравнению с танком "Леопард-1", значительно уменьшены. Приборы системы управления огнем (кроме прицела-дальномера наводчика) размещены на горизонтальных или имеющих большие углы наклона броневых листах. Общая масса бронезащиты танка "Леопард-2" составляет 29 т или 52% от общей массы танка. В крыше кормовой ниши башни, над боекомплектом, установлены вышибные панели. В целом, бронезащита обеспечивает непробитие брони подкалиберными снарядами 105-мм пушек L7 и 120-мм Rh-120 на дистанции 1 - 1,5 км при курсовых углах обстрела ±20 град.

На танке смонтированы система создания избыточного давления воздуха внутри корпуса для защиты от оружия массового поражения и автоматическая противопожарная система. В задней части бортов башни с обеих сторон установлено по восемь гранатометов, предназначенных для стрельбы дымовыми или осколочными гранатами; отстрел гранат производит командир танка, возможна стрельба из одного гранатомета, группами или из всех сразу.

Как уже отмечалось выше, вариант "Леопард-2А2" получился путем установки прицелов с инфракрасным каналом на танки "Леопард-2". Танк "Леопард-2А1" отличался от "Леопарда-2" новым наполнителем в комбинированной броне и повышенной надежностью ряда систем и агрегатов. На танках "Леопард-2А3" устанавливались новые радиостанции и улучшенный стояночный тормоз. В состав боекомплекта танка "Леопард-2А4" введены выстрелы ДМ33, на нем установлен цифровой баллистический вычислитель и новая противопожарная система. На танках последней модификации применялась трехцветная камуфляжная окраска, ранее "Леопарды" красились однотонной серой или оливковой краской.

Сразу после поступления "Леопардов-2" на вооружение бундесвера стали вылезать разного рода дефекты, наиболее существенными были высокий уровень шума внутри машины при ее движении по бетонным дорогам и неполное сгорание гильз унитарных выстрелов. Проще всего оказалось устранить замечания по боеприпасам. Было установлено, что первые серийные боеприпасы были изготовлены с отступлениями от технической документации. Высокая шумовая нагрузка (на скорости 30 км/ ч уровень шума внутри танка достигал 130 дБ) при движении по бетонным дорогам вызывалась резонансом корпуса, и снизить шум без переделки конструкции не представлялось возможным. Оригинальный рецепт по снижению шумовой нагрузки дал бывший ответственный за проект танка "Леопард-2" инженер Крапке, объяснивший, что тактическое использование танка предусматривает его применение на пересеченной местности, где резонанса не возникает.

Исторически сложилось так, что советские танки, громить которые предназначался "Леопард-2", так и остались противником виртуальным. Зато с самого рождения и по сегодняшний день его реальным соперником является американский М-1 "Абрамс". Крайне сложно перечислить все очные и заочные сравнительные испытания этих двух танков. Перефразируя известную фразу: "Мы (то есть они, на Западе) говорим "Леопард" - думаем "Абрамс", говорим "Абрамс" - подразумеваем "Леопард".

Помимо "чистых" испытаний, "Леопарду" и "Абрамсу" не раз доводилось схлестываться друг с дружкой на очень популярных в вооруженных силах стран НАТО соревнованиях на кубок канадской армии (CAT - Canadian Army Trophy). Эти соревнования проводятся с 1963 г. и считаются чем-то вроде чемпионата Западного мира по стрельбе из танков. С иницативой их проведения в свое время выступило командование сухопутных войск Канады, главный приз - серебряная модель танка "Центурион". Соревнования проводились один раз в два года на одном из полигонов ФРГ, в них проверялась огневая выучка танковых экипажей. Состязания механиков -водителей по замене двигателя проводились вне конкурса и в общий зачет не входили. В соответствии с условиями состязаний, танковые экипажи в составе взводов вели стрельбу из пушек по 32 целям и из пулемета по 80 на дальностях от 800 до 2400 м. Цели представляли собой подъемно-падающие мишени размером от 110х190 при стрельбе на короткие дистанции и до 230х230 при стрельбе на дальние или человеческие фигуры. Мишени появлялись на 40 с. Соревнования проходили в пять этапов различной сложности. За каждый этап начислялось определенное количество очков, учитывающее скорость стрельбы и точность поражения мишеней. Престиж "приза канадской армии" в армиях стран НАТО исключительно высок.

Обычно в соревнованиях принимали участие две интернациональных команды: Северной и Центральной групп армий. Однако экипажи боролись не столько за командный выигрыш, сколько за честь групп армий, и за престиж собственных сухопутных войск.

В 1987 г. кубок выиграли американские танкисты на "Абрамсах", американский танковый взвод занял также третье место, второе было у участников, выступавших на "Леопардах-2". Последнее место заняли англичане, выступавшие на танках "Челленджер", сильно подорвав престиж британского танкостроения вообще и фирмы Виккерс в частности. Как следствие - Британия не выставила своих экипажей на соревнования 1989 г. В соревнованиях 1987 г. принимали участие танки "Абрамс", вооруженные 105 мм пушкой, а в 1989 г. - впервые - "Абрамсы" со 120-мм орудиями, аналогичными пушкам танков "Леопард", поэтому крайне интересны результаты CAT'89. Соревнования 1989 г., в которых принимал участие 21 танковый взвод вооруженных сил ФРГ, США, Канады, Нидерландов и Бельгии, проводились на базе учебного центра Берген-Хое вблизи Ганновера. В том же году впервые были организованы ночные стрельбы. Это был полнейший успех немецкой конструкции. Все шесть верхних строчек заняли экипажи "Леопардов-2", первое место занял 2-й взвод 41-го танкового батальона вооруженных сил Нидерландов, выступавший на "Леопардах". Экипаж стал лучшим и по скорости стрельбы и по точности, поразив 31 из 32 мишеней. Американцы, правда, показали лучшие результаты при стрельбе ночью. Экипажи "Леопардов" примерно вдвое быстрее обнаруживали и поражали цели, чем экипажи "Абрамсов". В результате вместо официальной эмблемы CAT-89 зачастую использовалась неофициальная - желтый леопард, небрежно опирающийся на цифры 89. Что удивительно, подобный символ наносили на борта своих машин и американские танкисты. От участия в Призе-91 американцы, подобно англичанам в 1989 г., отказались.

Ожесточенная конкурентная борьба за право поставок армиям третьих стран также развернулась в первую очередь между этими двумя танками. Первыми решили закупить "Леопарды-2" вооруженные силы Нидерландов; контракт с фирмой Краусс-Маффей на поставку 445 машин был подписан в 1979 г., поставки осуществлялись в 1982-1986 гг. "Леопарды" в голландской армии заменили устаревшие английские танки "Центурион" и французские АМХ-13.

С 1981 г. в Швейцарии на полигоне вблизи г. Тун под руководством швейцарских военных проходили сравнительные испытания два танка "Абрамс" и два - "Леопард-2". Вооруженные силы этой страны планировали принять на вооружение лучший по результатам испытаний танк и купить лицензию на его производство. У американских танков были отмечены проблемы с тормозами. Во время движения под уклон один танк, потеряв управление, потерпел аварию. Немецкие танки подобных проблем не имели. Всесторонние испытания продолжались два года и закончились в 1983 г.

В ходе испытаний проверялась надежность функционирования систем и агрегатов, а также возможности тактического использования танков в специфических горных условиях. Американский танк показал низкую надежность силовых агрегатов шасси и больший расход топлива; швейцарцы сильно сомневались в том, что США удастся в короткие сроки повысить надежность танка Ml. Победа была за немецкой конструкцией, однако американцы так просто не сдаются: политико-экономические дискуссии (с техникой-то все было ясно) продолжались до 1985 г., лишь 12 декабря 1985 г. парламент Швейцарии принял решение о закупке 380 танков "Леопард-2" и принятии их на вооружение под обозначением "Pz.87 Леопард". Первые 35 танков были изготовлены на заводе фирмы Краусс-Маффей (последний из них передан Швейцарии в мае 1987 г.), остальные строились в Швейцарии на государственном танкосборочном заводе в г. Тун до 1993 г. с темпом выпуска 73 машины в год. Pz.87 соответствует варианту "Леопард-2А4", но на нем установлена американская радиостанция AN/VRC-12, используемая вооруженными силами Швейцарии, новая противопожарная система, усовершенствованная система защиты от оружия массового поражения и несколько измененный люк механика-водителя; имеется и ряд более мелких доработок. "Леопарды" заменили танки Pz.68.

В 80-е годы также прорабатывались возможности поставок танков "Леопард-2" в Великобританию и Саудовскую Аравию. В обоих случаях конкурентом выступал все тот же "Абрамс". Англичане после долгих колебаний отказались от закупок импортной техники, сделав ставку на танк "Челленджер-2" собственной разработки. Все же немецкая конструкция оставила свой след в танкостроении Великобритании: английская фирма Виккерс разработала танк Mk.7, используя ходовую часть "Леопарда-2". Экспорт "Леопардов" в Саудовскую Аравию запретило правительство ФРГ.

Первым покупателем танков "Леопард-2А4" в варианте "сэконд хзнд" стала Швеция, контракт на приобретение 160 экс-западногерманских танков был подписан в 1994 г. В армии Швеции танки "Леопард-2А4" получили обозначение Strv. 121.

Согласно программе "Броня 2000" вооруженные силы Испании подписали контракт на приобретение 650 танков "Леопард-2А4/А5". Танки "Леопард-2А4" первой партии из 108 машин (все танки были ранее на вооружении бундесвера) начали поступать в Испанию в 1995 г.; ими намечено перевооружить 10-ю механизированную бригаду, входящую в Еврокорпус. Поставка первой партии танков рассчитана на пять лет. В начале 80-х годов Испания рассматривала возможность лицензионного производства танков "Леопард-2".

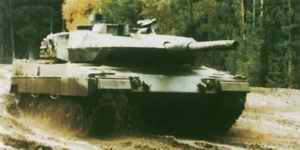

Леопард-2А5

Работы по серьезной модернизации танка "Леопард-2" начались фирмой Краусс-Маффей в середине 80-х годов. На концепцию усовершенствованного "Леопарда-2" оказал значительное влияние конкурс на танк для вооруженных сил Великобритании; англичане важнейшим фактором среди защищенности, подвижности и огневой мощи посчитали бронезащиту. Совершенствование "Леопарда-2" велось, прежде всего, в плане усиления его защищенности.

В 1988 г. был готов деревянный макет танка, а в 1990 г. начались испытания двух прототипов TVM-1 и TVM-2. Образец TVM-2 отличался усиленной, по сравнению с TVM-1, бронезащитой и, вообще, представлял собой более радикальный вариант модернизации. Он и был выбран в качестве базового для всех планируемых к доработке танков "Леопард2". Несколько модернизированный TVM-2 (изменена форма накладной бортовой брони), известный как "Мангеймская конфигурация", прошел заключительный этап испытаний в 1993 г. и стал эталоном для танка "Леопард 2А5".

Бронирование башни танка "Леопард-2А5" значительно усилено установкой в лобовой и в передних частях бортов башни модулей накладной брони, с встроенной динамической защитой, предусмотрена возможность замены блоков накладной брони в полевых условиях. За счет этой брони башня приняла характерную клинообразную форму, по которой "Леопрад-2А5" легко отличить от любого другого танка.

Такая конструкция динамической защиты выполняет следующие функции:

Из-за установки дополнительный лобовой брони, перекрывающей линию визирования прицела-дальномера наводчика, на танке "Леопард-2А5" прицел-дальномер располагается в бронированном куполе, возвышающемся над крышей башни. Подобное конструктивное решение позволило избежать ослабления лобовой брони из-за выреза под окно прицела и выполнить ее монолитной. Панорамный прицел командира установлен не перед командирским люком, а сзади-слева люка. В прицел интегрирован тепловизор (впервые установлен на прототип TVM-2 в 1993 г.), в результате чего командир получил возможность самостоятельного обзора местности в темное время суток; изображение ИК канала выводится на специальный индикатор. Оптическая головка вспомогательного прицела наводчика установлена по оси башни над маской пушки. Модернизирован процессор лазерного дальномера с целью устранения вторичного, ложного эхо-сигнала, что особенно важно при определении расстояния до объектов, передвигающихся с высокой скоростью, таких, как вертолеты.

Наряду с резким усилением бронезащиты несколько возросла огневая мощь танка за счет установки усовершенствованной 120-мм гладкоствольной пушки длиной 55 калибров. Более длинный ствол позволил увеличить начальную скорость снарядов на 5%. Боекомплект пополнился бронебойными снарядами LKE-1 (Leistun-gsgesteigerte Kinetische Energie) с урановым сердечником.

Усиление брони привело к увеличению массы танка до 62 т., причем большая часть дополнительной массы приходится на башню. Мощности электрогидравлических приводов башен танков "Леопард-2" не хватало и их заменили полностью электрическими. Электроприводы, кроме увеличенной мощности, обладают большей надежностью. Ряд западных обозревателей отмечает, что масса в 62 т является предельной для современных танков, поскольку резко усложняются проблемы транспортировки, технического обслуживания (необходимость мощного кранового оборудования) и проходимости (значительное количество мостов не рассчитано на подобные нагрузки). В то же время, "Леопард-А5" считается наиболее совершенным западным танком по комплексу боевых свойств, конкуренцию ему может составить лишь французский танк следующего за "Леопардом-2" послевоенного поколения "Леклерк".

Первоначальными планами командования бундесвера предусматривалась модернизация в вариант "А5" всех 2125 танков "Леопард-2", затем эта цифра уменьшилась до 669, а окончательный контракт был подписан в январе 1994 г. на переоборудование только 225 машин, предназначенных для сил быстрого развертывания ФРГ. Первый "Леопард-2А5" был передан бундесверу в августе 1995 г., последний - планировалось поставить в 1998 г.

Вооруженные силы Нидерландов после испытаний прототипа TVM-2, проведенных в 1994 г., приняли решение модернизировать в вариант "А5" 180 танков "Леопард-2", в войска доработанные танки стали поступать в 1996 г. Всего в сухопутных войсках после их сокращения останется 330 танков "Леопард-2"; в вариант "А5" будут модернизированы и остальные 150 танков.

В декабре 1997 г. вооруженным силам Швеции был передан первый танк "Леопард-2А5". Этому событию предшествовали длительные сравнительные испытания, в которых конкуренцию германской машине составляли американский танк М1А2 "Абрамс" (ну как же без него!) и французский "Леклерк". Решение в пользу "Леопарда-2А5" было принято в середине 1994 г. Всего шведы планируют получить 120 вновь построенных танков "Леопард 2А5". Лицензионное производство танков налажено в Швеции, главным подрядчиком является фирма Хагглундс Викл. Первые 29 танков планировалось построить в ФРГ, оставшийся 91 - в Швеции. "Леопард 2А5" в шведских вооруженных силах получил обозначение Strv-122.

В 1998-2003 гг. вооруженные силы Испании намереваются получить 240 вновь построенных танков "Леопард-2А5".

Дальнейшая модернизация танка "Леопард-2"

Пятнадцатилетняя программа закупок вооружений для вооруженных сил ФРГ предусматривала замену всех танков "Леопард-1" новыми танками Panzer kampfwagen-2000, однако эти планы были аннулированы и в настоящее время, вместо разработки нового проекта, рассматривается возможность дальнейшей модернизации танков "Леопард-2". "Леопард-2А5" считается вторым этапом модернизации, "Леопарды-1" должны сменить танки, модернизированные в соответствии с третьим этапом. Рассматривается вопрос о возможности установки на танк 140- мм гладкоствольной пушки с автоматическим механизмом заряжения. На танке должна быть установлена перспективная система управления огнем, интегрированная в общую тактическую систему управления действиями разнородных сил на поле боя и инерциальную навигационную систему с приемником спутниковой навигационной системы. Центральным пунктом третьего этапа модернизации является создание двухместной башни новой конструкции. Перспективным считается решение разместить командира и наводчика тандемом, что позволит сократить лобовую проекцию башни и уменьшить ее массу за счет сокращения объема; расчетная масса башни в этом случае составляет 20 т.

Еще более оригинальным является проект модернизации "Леопарда-2" с размещением всех членов экипажа (командир, наводчик, водитель) внутри корпуса; вместо привычной башни устанавливается вращающаяся забронированная дистанционно-управляемая 140-мм гладкоствольная пушка и два магазина с боекомплектом. Учитывая, что программа предусматривает модернизацию существующих танков, а не строительство новых, столь радикальное решение врядли будет воплощено в металл.

На базе танка "Леопард-2" были разработаны и выпускались для вооруженных сил ФРГ и Нидерландов учебный танк, по типу учебного танка "Леопард-1", и БРЭМ "Буффель". Остановимся на некоторых аспектах сборки, испытаний, эксплуатации и обучения экипажей танка "Леопард-2".

Сборка танка включает следующие операции:

Особенностью изготовления танка является установка съемной аппаратуры для записи при испытаниях до 50 параметров СУО. Информация о параметрах, записываемых при стендовых и ходовых испытаниях. передаётся на центральную ЭВМ и выводится на дисплей и на печать.

Специально разработаны вопросы обучения экипажей и специалистов ремонтной службы с учетом значительной конструктивной сложности танка и двухлетнего срока службы в армии при невозможности отбора личного состава с особыми психофизиологическими данными. Особое внимание уделено предварительному практическому обучению экипажей и ремонтников на различных тренажёрах, разработанных одновременно с танком, и закреплению навыков на специально оборудованных учебных танках.

Обучение командиров, наводчиков и заряжающих проводится на тренажере, выполненном в виде боевого отделения, а водителей - на тренажере в виде отделения управления. Тренажеры оборудованы реальными узлами и приборами, а также специальной аппаратурой, позволяющей имитировать различные режимы работы и типовые неисправности.

Специалисты ремонтной службы должны обучаться в учебных классах на более сложных тренажерах. Они разбиты на группы ремонта вооружения, оптических приборов. электронного оборудования и шасси. Эти группы обучаются на тренажерах с "прозрачной" башней и корпусом, обеспечивающими имитацию до 250 неисправностей (по 8 неисправностей одновременно), поиск их с помощью как системы внутреннего контроля РРР1-8, так и системы внешнего контроля EPS и устранение неисправностей или замену узлов.

Практически навыки по вождению танка отрабатываются на учебном танке, у которого вместо башни установлена остекленная кабина для инструктора, оснащенная системой дублированного управления танком.

Обучение стрельбе также проводится на учебном танке, специально оборудованном имитатором стрельбы типа "Талисси". В момент "выстрела" излучается лазерный импульс и одновременно подрывается пиропатрон, имитирующий его вспышку и дым. Лазерный импульс принимается фотоприемником цели. Ответ, полученный по радиоканалу, поступает в контрольно-вычислительный блок имитатора. При этом в стреляющем танке на табло блока высвечивается сигнал "Попадание", "Перелет" или "Недолет".

Специалисты ремонтной службы должны закреплять полученные на тренажерах навыки на учебных танках. Все эти тренажеры и учебные танки выпускаются специализированными фирмами.

"Леопард-2" под огнем противотанковых средств

Одним из грозных представителей противотанкового вооружения остаются ПТУР, которые, в связи с появлением динамической защиты, оснащаются взрывательным устройством, обеспечивающим предконтактный подрыв первого заряда тандемной БЧ, например, ПТУР PARS 3MR, PARS 3LR, созданных фирмами Франции, Германии, Великобритании, Италии и др., объединенных в консорциум Euromissile. Из отечественных образцов можно отметить ПТУР "Корнет", но она имеет контактное взрывательное устройство и из-за неудачной компоновочной схемы (между предзарядом и основным зарядом тандемной БЧ размещен маршевый двигатель) не преодолевает ДЗ при попадании в верхнюю часть контейнера ("ТиВ" №10, 1997 г.). При этом ПТУР, действующие по фронтальным фрагментам защиты танка "Леопард-2" с высокими значениями стойкости к воздействию кумулятивных средств, должны иметь тандемную БЧ с бронепробивным действием основного заряда не менее 1000 мм. Внимательный читатель заметит, что противокумулятивная стойкость фронтальных фрагментов танка "Леопард-2" составляет 850 мм, а бронепробиваемость основного заряда должна быть не менее 1000 мм. Почему? Превышение бронепробивного действия БЧ равная 150 мм необходима для надежного поражения основных агрегатов и экипажа внутри танка.

Стойкость основного бронирования лобовых фрагментов защиты танка "Леопард-2" к воздействию БПС составляет 700 мм. Следовательно, его поражение современными БПС можно достичь только при попадании в бортовые зоны.

В настоящее время тактика ведения боевых действий против бронетанковых соединений предусматривает поражение большого количества бронецелей ещё задолго до их подхода к линии боевого соприкосновения, т.е. когда они двигаются в колонне и совершают рассредоточение для вступления в зону боевых действий. Этому тактическому замыслу отвечают новые управляемые и неуправляемые противотанковые боеприпасы, действие которых осуществляется как раз по слабобронированным зонам - по крыше и днищу. Сегодня имеется ряд таких боеприпасов, которые доставляются авиацией, тактическими ракетами, артиллерией, РСЗО.

При толщине брони крыши и днища танка "Леопард-2" равной 20...80 мм достаточно наличия у кумулятивного боеприпаса бронепробивного действия равного 150...200 мм для пробития защиты и поражения агрегатов внутри танка. Бронепробиваемостью 150...200 мм, в основном, обладают неуправляемые кассетные кумулятивные элементы. Но для попадания в цель требуется большой расход этих боеприпасов, особенно если они доставляются с помощью авиации. Поэтому гораздо выгоднее (по критерию "эффективность - стоимость") использование в данном случае управляемых боеприпасов.

При создании управляемых боеприпасов чаще всего в их конструкции применяются кумулятивные БЧ с бронепробиваемостью 500...600 мм. Возникает вопрос, почему 500...600 мм, а не 150...200 мм? При компоновке танка "Леопард-2" менее важные внутренние агрегаты экранируют более важные. По этой причине БЧ с бронепробиваемостью 500...600 мм позволяет надёжно пробить бронезащиту, экранирующие агрегаты и вывести из строя жизненноважные агрегаты. Другими словами, бронепробиваемость 500...600 мм позволяет поразить большое количество агрегатов внутри танка, находящихся на большом удалении от тыльной поверхности бронезащиты. Следовательно, управляемые боеприпасы с такой бронепробиваемостью будут надежно пробивать бронезащиту крыши танка "Леопард-2" и надежно поражать его внутренние агрегаты. Менее эффективно будет поражаться танк "Леопард-2" с помощью самоприцеливающихся боевых элементов, оснащённых БЧ на принципе ударного ядра, бронепробиваемость которых составляет 80...120 мм, но обладающих значительным осколочным действием в заброневом объеме.

Таким образом, танк "Леопард-2". имеющий слабую бронезащиту крыши будет уверенно поражаться боеприпасами, атакующими его сверху, особенно управляемыми с бронепробиваемостью 500...600 мм.

Танк "Леопард-2" имеет очень слабую бронезащиту со стороны днища корпуса. Толщина броневого листа под отделением управления на небольшом участке составляет 60 мм, а в остальной части - 20 мм. Поэтому танк будет хорошо поражаться противоднищевыми минами с БЧ на принципе ударного ядра. Действие этих мин может быть усилено составами, вызывающими повышение температуры или создание условий, невозможных для пребывания экипажа в танке. Противогусеничные мины несколько менее эффективны, так как выводят из строя только отдельные узлы ходовой части танка, причём ряд этих повреждений устраняется силами экипажа.

И, наконец, каковы последствия обстрела танка "Леопард-2" в борт? Толщина борта составляет 50...60 мм, перед которым установлен экран. Кратчайшее расстояние между бортом и экраном составляет 700 мм. Большинство ПТУР и гранат РПГ, имеющих БЧ с бронепробиваемостью 600...700 мм, при попадании в борт лишат танк возможности передвижения или ведения огня. В случае установки на экране динамической защиты имеются ПТУР и гранаты РПГ с тандемными БЧ. Но в любом случае никакой экран не способен полностью локализовать действие кумулятивных средств с бронепробиваемостью 600 мм и более, т. е. всегда останется такой "кусок" кумулятивной струи, которого хватит на пробитие 50-мм экрана и выводу из строя внутренних агрегатов танка "Леопард-2".



Характеристики:
Свойство Значение
Экипаж
4
Масса, кг
55150
Длина, мм
9668
Ширина, мм
3700
Высота, мм
2787
Колея, мм
2785
Максимальная скорость по шоссе, км/ч
72
Запас хода по шоссе, км
550
Глубина водной преграды, преодолеваемой без подготовки,
1000
Глубина водной преграды, мм
4000
Градиент, %
60
Уклон, %
30
Вертикальная стенка, мм
1100
Траншея, мм
3000
Мощность двигателя, л.с.
1500
Количество передач вперед
4
Количество передач назад
2
Калибр основного орудия, мм
120
Калибр зенитного орудия, мм
7.62
Калибр вспомогательного орудия, мм
7.62
Боекомплект основного орудия, шт.
42
Боекомплект зенитного орудия, шт.
4750
Угол возвышения, максимум, градусы
20
Угол склонения, минимум, градусы
-9
Плоскостей стабилизации орудия
2
Давление на грунт, кг/см2
0.83
Дорожный просвет, мм
500
Длина контакта гусеницы с грунтом, мм
4945
Ширина трака, мм
635
Угол наведения по горизонтали, градус
360
Емкость топлива, л
1200
Количество пусковых установок, шт.
16


Включает в себя:
Всего Количество
? (Реактивный снаряд)
1
Crew Bay (Противопожарное оборудование)
1
HSWL 295 (Трансмиссия)
1
HSWL 354 (Трансмиссия)
1
M1080A1 (Пушка)
1
MB 873 Ka-501 (Моторно-трансмиссионная установка)
1
P-25000 ZF (Бортовая передача)
2
Rh-M-120 (Пушка)
1
TR60 (Трак гусеницы)
1
Type 570 P (Гусеничная лента с асфальтоходными башмаками)
1

Leopard 2 количества:
Страна Количества
Швеция Швеция
120
Количества:
120
