Обозначение:

РС30 9К57 Ураган

Info
Производитель: ФГУП НИИ СПЛАВ
Тип продукции: Вооружение
Имя: Многоствольная ракетная установка

В 1975 году освоен выпуск 220-мм РСЗО "Ураган".

Состав РСЗО "Ураган":

  • Боевая машина (БМ) 9П140

  • Транспортно-заряжающая машина (ТЗМ) 9Т452

  • Реактивные снаряды (РС)

  • Учебно-тренировочные средства

220-мм РСЗО "Ураган" Боевая машина предназначена для стрельбы реактивными снарядами с целью поражения живой силы и техники противника в районах сосредоточения, на марше и в боевых порядках, вертолетов и самолетов на аэродромах, командных пунктов, складов горючего и других целей. БМ позволяет транспортировать снаряды в направляющих, оборудована электрическим приводом наведения, средствами связи и прибором ночного видения.

Ведение стрельбы возможно как с выходом из БМ, так и из кабины. РСЗО "Ураган" имеет возможность железнодорожной, водной, воздушной транспортировки. Эксплуатация комплекса возможна в любое время года и суток, в различных климатических условиях и на зараженных месностях.

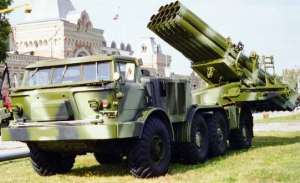

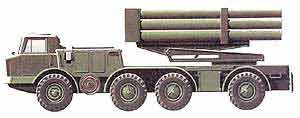

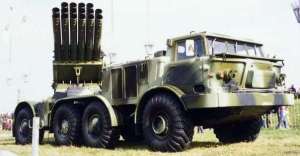

Боевая машина 9П140 выполнена на шасси четырехосного автомобиля высокой проходимости ЗИЛ-135ЛМП (колесная формула 8х8). Артиллерийская часть включает пакет из шестнадцати трубчатых направляющих, поворотное основание с механизмами наведения и прицельными приспособлениями, а также электротехническую и гидравлическую аппаратуру. Снабженные силовыми приводами механизмы наведения позволяют наводить пакет направляющих в вертикальной плоскости от 5° до максимального угла возвышения +55°. Угол горизонтального наведения - 30° от продольной оси машины. Для повышения устойчивости пусковой установки при стрельбе в кормовой части шасси смонтированы две опоры с гидравлическими домкратами. Реактивные снаряды могут транспортироваться непосредственно в направляющих. БМ оборудована средствами связи (радиостанция Р-123М) и прибором ночного видения.

Трубчатые направляющие представляют собой гладкостенные трубы с винтовым П-образным пазом, по которому при выстреле скользит штифт реактивного снаряда. Таким образом обеспечивается первоначальная раскрутка снаряда для придания ему необходимой устойчивости в полете. При движении по траектории вращение снаряд поддерживается с помощью лопастей раскрывающегося стабилизатора, установленных под определенным углом к продольной оси снаряда. Стрельба ведется одиночными выстрелами и залпом. Продолжительность полного залпа составляет 20 секунд. Основной способ стрельбы - с закрытой позиции. Возможно ведение стрельбы из кабины.

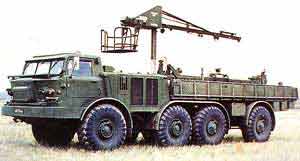

Заряжание пусковой установки производится с помощью транспортно-заряжающей машины 9Т452, разработанной на таком же колесном шасси, что и боевая машина. Каждая ТЗМ 9Т452 перевозит 16 реактивных снарядов. Процесс перезаряжания механизирован, его длительность составляет 15 минут. Расчет ТЗМ - 3 человека.

Особенность четырехосного колесного шасси автомобиля ЗИЛ-135ЛМП — расположение силовой установки позади четырехместной кабины экипажа. Эта силовая установка состоит из двух V-образных восьмицилиндровых карбюраторных двигателей ЗИЛ-375. Каждый из этих двигателей при 3200 об./мин развивает максимальную мощность 180 л. с. Трансмиссия выполнена по бортовой схеме: колеса каждого борта приводятся во вращение от самостоятельного двигателя через отдельную коробку передач, раздаточные коробки и бортовые редукторы. Колеса первой и четвертой осей — управляемые, имеют независимую торсионную подвеску с амортизаторами. Колеса средних осей сближены, упругой подвески не имеют и крепятся к раме жестко. Машина оборудована централизованной системой регулирования давления воздуха в шинах. Машина обладает очень высокой проходимостью и хорошими скоростными характеристиками. При движении по шоссе с полной нагрузкой она развивает скорость до 65 км/час, без предварительной подготовки преодолевает броды глубиной 1,2 м. Запас хода по топливу - 500км.

В боекомплект РСЗО "Ураган" входят следующие реактивные снаряды:

  • 9М27Ф с осколочно-фугасной отделяющейся самонаводящейся головной частью (ГЧ) 9Н128Ф

  • 9М27К с кассетной ГЧ с осколочными боевыми элементами 9Н210

  • 9М27С с зажигательной ГЧ 9Н128С (масса ГЧ -100кг, масса ВВ ГЧ -51.7кг)

  • 9М59 с ГЧ, снаряжённой противотанковыми минами

  • 9М27К2 с ГЧ 9Н128К2, снаряжённой противотанковыми минами ПТМ-1 (9Н211),предназначенными для дистанционной установки минных полей

  • 9М27К3 с кассетной ГЧ 9Н128К3, снаряженной противопехотными минами

Эксплуатация комплекса возможна в условиях применения противником ядерного, химического, бактериологического оружия в любое время года и суток, в различных климатических условиях при температуре окружающего воздуха от -40°С до +50°С. РСЗО "Ураган" имеет возможность железнодорожной, водной, воздушной транспортировки.

Характеристики:
Свойство Значение
Экипаж
4
Масса, кг
20200
Длина, мм
11500
Ширина, мм
3100
Высота, мм
2700
Калибр основного орудия, мм
220
Количество управляемых ракет, шт.
16
Угол наведения по горизонтали, градус
60
Угол возвышения, максимум, градусы
55
Угол склонения, минимум, градусы
-5
Дальность стрельбы, м
34
Мощность двигателя, л.с.
360
Максимальная скорость по шоссе, км/ч
70
Запас хода по шоссе, км
500
Глубина водной преграды, преодолеваемой без подготовки,
1200



РС30 9К57 Ураган количества:
Страна Количества
Белоруссия Белоруссия
84
Гвинея Гвинея
3
Йемен Йемен
13
Казахстан Казахстан
90
Молдавия Молдавия
90
Россия Россия
500
Узбекистан Узбекистан
48
Украина Украина
139
Количества:
967
