Обозначение:

6С21-01 ДПВ-Т

Info
Производитель: ОАО ЦНИИ Буревестник
Тип продукции: Башни
Имя: Вооружение с дистанционным управлением

Установка турельная 6С21 - боевой модуль с дистанционным управлением, предназначенный для установки на боевые бронированные и другие машины.

Встречается также обозначение ДПВ (Дистанционно управляемая платформа вооружения).

УТ 6С21 выпускается в трех исполнениях - исполнение 01 имеет на вооружении 12,7 мм пулемет 6П49, а 02 и 03 - 7,62-мм 6П7К. Исполнение 03 - облегченное за счет снижения боекомплекта.

Альтернативные обозначения:

  • 6С21-01 - ДПВ-Т (тяжелая)

  • 6С21-02 - ДПВ-С (средняя)

  • 6С21-03 - ДПВ-Л (легкая)

Может решать следующие задачи:

  • разведка противника, наблюдение за полем боя и обнаружение целей

  • огневое поражение одиночных и групповых, движущихся и неподвижных целей с коротких остановок, с ходу и на плаву

В базовом исполнении боевой модуль нестабилизированный. Стабилизация возможна по желанию заказчика.

Прицел МТД (Модуль телевизионный дальномерный), по желанию заказчика возможна установка прицела МТТД (Модуль теле-тепловизионный дальномерный).

СOСТАВ:

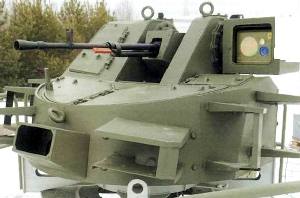

Боевой модуль:

  • блок оружия с вооружением

  • прицел наведения

  • платформа с приводами наведения

  • система боепитания вооружения

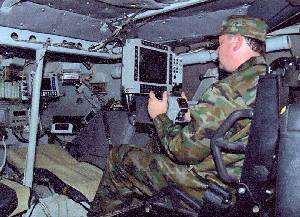

Рабочее место оператора, расположенное внутри корпуса машины:

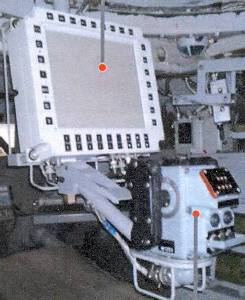

  • панель наводчика с встроенным баллистическим вычислителем

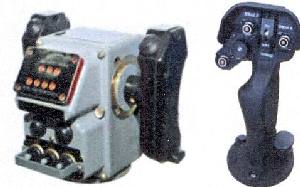

  • пульт управления

  • вспомогательное оборудование

Платформа комплектуются прицелом с телевизионным, тепловизионным и дальномерным каналами. В обитаемом отделении машины размещается автоматизированное рабочее место оператора (наводчика-стрелка), оборудованное панелью управления (плазменной или ЖК) со встроенным баллистическим вычислителем и пультом управления (двуручным или одноручным с кнюпелем).

Взаимодействие платформ с информационно-управляющей системой машины-носителя осуществляется по каналам управления типа RS485, Ehernet и САN, а передача видеоинформации - по каналам НD-SDI (SМРТЕ 292) и Еthегпеt.

Диаметр посадочного фланца 500 мм.

Взведение вооружения - дистанционное, электромеханическое, многократного действия.

Характеристики:
Свойство Значение
Калибр основного орудия, мм
12.7
Боекомплект основного орудия, шт.
200
Масса, кг
230
Угол склонения, минимум, градусы
-5
Угол возвышения, максимум, градусы
75
Угол наведения по горизонтали, градус
360
Высота, мм
500
Ширина, мм
850
Потребляемая мощность, Вт
800
Скорость наведения по горизонтали, градус/с
40
Скорость наведения по вертикали, градус/с
40

Входит в:
Изделие Количество

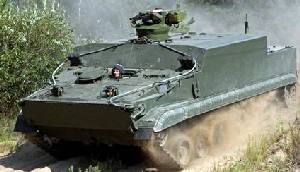

БТ-3Ф (Бронетранспортер гусеничный)
1

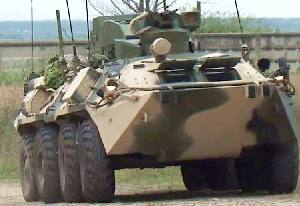

К16 Бумеранг (Бронетранспортер колесный)
1
ВПК-7829 К-17 Бумеранг (Боевая машина пехоты)
1
