Обозначение:

CS/AA5

Info
Производитель: NORINCO - China North Industries Group Corporation - CNGC
Тип продукции: Башни
Имя: Вооружение с дистанционным управлением

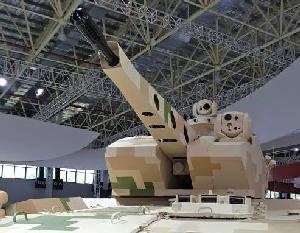

CS/AA5 - боевой модуль с дистанционным управлением, основное вооружение которого составляет пушка калибра 40 мм, стреляющая телескопическими боеприпасами. Разработан и изготавливается китайской государственной компанией NORINCO.

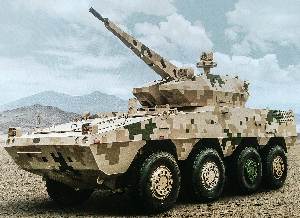

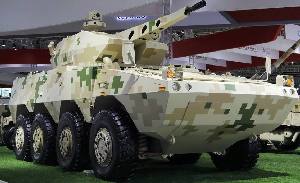

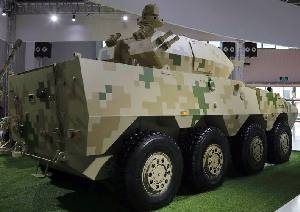

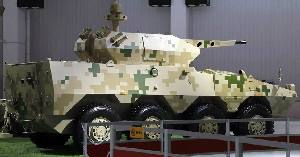

Впервые был представлен на выставке Airshow China 2016 в составе колесной боевой машины AV10.

40-мм пушка под телескопические боеприпасы также создана NORINCO. Она имеет регулируемую скорострельность в диапазоне от 100 до 200 выстр/мин. На выставке NORINCO представила два типа 40-мм телескопических боприпаса: осколочно-фугасный CS/BTE3 (начальная скорость 1000 м/сек) и бронебойный подкалиберный CS/BAA3 (начальная скорость 1450 м/сек), который может пробивать до 130 мм гомогенной стальной брони на расстоянии до 1000 м.

CS/AA5 располагается на крыше боевой машины и не занимает места внутри ее корпуса. Все основные узлы и агрегаты боевого модуля размещаются внутри броневого корпуса который, обеспечивает защиту от стрелкового оружия и осколков снарядов.

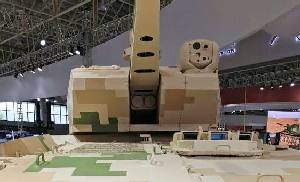

В задней части бронированного корпуса башни имеются отверстия для доступа воздуха, который направляется на охлаждение ствола. На обоих бортах башни имеются люки для обслуживания боевого модуля.

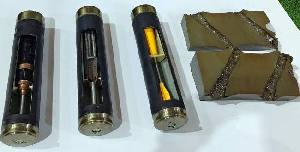

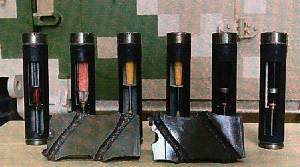

Главной особенностью 40-мм орудие является использование им для стрельбы телескопических боеприпасов. В них снаряд находится внутри гильзы с зарядом. Подобная архитектура позволяет уменьшить габариты, необходимые для размещения боекомплекта, а учитывая то, что боекомплект находится под защитой брони, это уменьшает общую массу башни.

В боевом модуль CS/AA5 установлено восемь гранатометов для постановки завесы, по два в кормовой части бортов и по два на кормовых листах корпуса.

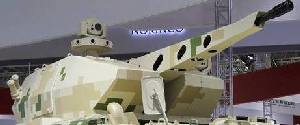

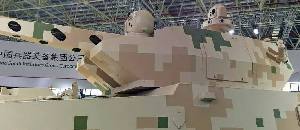

Для наблюдения за местностью и наведения оружия, имеется современный оптико-электронный комплекс. Главным средством наблюдения и управления вооружением является оптико-электронный блок, установленный на U-образной опоре слева от орудия. Передний блок средств наблюдения может вращаться в горизонтальной и вертикальной плоскостях, позволяя осматривать местность или выбирать цель, наводя на нее вооружение.

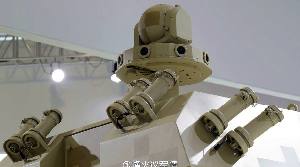

Для обеспечения командиру и наводчику машины кругового обзора, на крыше боевого модуля располагается опора-мачта, на которой помещаются два устройства наблюдения. Нижнее имеет цилиндрический корпус небольшой высоты, по периметру которого располагаются объективы оптических приборов. На верхней крышке этого устройства помещается еще один панорамный блок. Двойной комплект оптических устройств предназначаются для одновременного использования командиром и наводчиком. Видеосигнал с камеры или тепловизора, а также информация от лазерного дальномера или иных приборов выводятся на мониторы пультов управления. Кроме мониторов на рабочих местах экипажа устанавливаются пульты с органами управления для контроля за работой боевого модуля и его вооружения.

Характеристики:
Свойство Значение
Калибр основного орудия, мм
40
Плоскостей стабилизации орудия
2
Угол склонения, минимум, градусы
-6
Угол возвышения, максимум, градусы
87
