Обозначение:

2С7 Пион

Info
Производитель: Рособоронэкспорт
Тип продукции: Бронетехника
Имя: Самоходная пушка

Самоходная артиллерийская установка 2С7 Пион принята на вооружение в 1975 году и поступала на оснащение артиллерийских бригад особой мощности.

История

В сен­тяб­ре 1969 го­да ле­нин­град­ский Ки­ров­ский за­вод пред­ста­вил на рас­смот­ре­ние МОП аван­про­ект САУ «Пи­он» на ба­зе шас­си Т-64 в от­кры­том ру­боч­ном ис­пол­не­нии, а за­вод «Бар­ри­ка­ды» - аван­про­ект на ба­зе шас­си объ­ек­та 429 в от­кры­том ис­пол­не­нии. В ре­зуль­та­те бы­ло при­ня­то ре­ше­ние на раз­ра­бот­ку САУ на ба­зе объ­ек­та 429 в от­кры­том ис­пол­не­нии. Со­вме­ст­ным по­ста­нов­ле­ни­ем ЦК КПСС и Со­ве­та ми­ни­ст­ров СССР от 8 ию­ля 1970 г. № 427-151 бы­ло ре­ше­но про­ек­ти­ро­вать 203,2 мм са­мо­ход­ную пуш­ку 2С7 «Пи­он» с даль­но­стью стрель­бы 32 000 м обыч­ны­ми бо­е­при­па­са­ми и 42 000 м - ак­тив­но-ре­ак­тив­ны­ми. 1 мар­та 1971 г. ГРАУ ут­вер­ди­ло уточ­нен­ные так­ти­ко-тех­ни­че­ские тре­бо­ва­ния к про­ек­ти­руе­мой сис­те­ме. В них пред­ла­га­лось про­ра­бо­тать воз­мож­ность ис­поль­зо­ва­ния спе­ци­аль­но­го вы­стре­ла ЗВБ2 от 203-мм гау­биц Б-4. Мак­си­маль­ная даль­ность стрель­бы обыч­ным 110-килограммовым сна­ря­дом бы­ла оп­ре­де­ле­на в 35 км, а ми­ни­маль­ная без­ри­ко­шет­ная - в 8,5 км. Даль­ность стрель­бы ак­тив­но-ре­ак­тив­ным сна­ря­дом со­став­ля­ла 40-43 км. Го­лов­ным раз­ра­бот­чи­ком на­зна­ча­лось кон­ст­рук­тор­ское бю­ро №3 Ле­нин­град­ско­го Ки­ров­ско­го за­во­да.

Ар­тил­ле­рий­скую часть раз­ра­ба­ты­вал вол­го­град­ский за­вод «Бар­ри­ка­ды» под ру­ко­во­дством глав­но­го кон­ст­рук­то­ра Г.И. Сер­гее­ва. Ар­тил­ле­рий­скую часть вол­го­град­цы вы­пол­ни­ли по клас­си­че­ской схе­ме, но с не­ко­то­ры­ми осо­бен­но­стя­ми. В ча­ст­но­сти, ствол был не мо­но­блоч­ным, а раз­бор­ным, со­сто­яв­шим из сво­бод­ной тру­бы, ко­жу­ха, ка­зен­ни­ка, муф­ты и втул­ки. Та­кие ство­лы пред­ло­жил еще в 70-е гг. XIX в. спе­циа­лист Обу­хов­ско­го за­во­да А.А. Ко­ло­коль­цев. Де­ло в том, что осо­бо мощ­ным арт­сис­те­мам свой­ст­вен бы­ст­рый из­нос их на­рез­ной час­ти при стрель­бе. При­шед­шие в не­год­ность мо­но­бло­ки в та­ких слу­ча­ях от­прав­ля­ют для за­ме­ны на спе­ци­аль­ные пред­при­ятия, что тре­бу­ет не­ма­ло­го вре­ме­ни, в те­че­ние ко­то­ро­го ору­дие без­дей­ст­ву­ет. У раз­бор­ных же по­доб­ную опе­ра­цию лег­ко про­вес­ти в ар­тил­ле­рий­ских мас­тер­ских, рас­по­ло­жен­ных в приф­рон­то­вом ты­лу.

По­сле про­ве­де­ния за­во­дских и го­су­дар­ст­вен­ных ис­пы­та­ний, в 1975 г. са­мо­ход­ная пуш­ка бы­ла при­ня­та на воо­ру­же­ние Со­вет­ской Ар­мии и за­пу­ще­на в се­рий­ное про­из­вод­ст­во. Ар­тил­ле­рий­ская часть про­из­во­ди­лась на вол­го­град­ском за­во­де «Бар­ри­ка­ды». На Ки­ров­ском за­во­де из­го­тав­ли­ва­лось спе­ци­аль­ное шас­си «объ­ект 216» и про­из­во­ди­лась окон­ча­тель­ная сбор­ка ору­дия.

Конструкция

Основное вооружение самоходки составляет 203-мм пушка 2А44, имеющая массу 14,6 т. Она расположена в кормовой части установки открыто.

Пуш­ка 2А44 со­сто­ит из ство­ла, за­тво­ра, стре­ляю­ще­го ме­ха­низ­ма, за­гру­зоч­но­го лот­ка, люль­ки, про­ти­во­от­кат­но­го уст­рой­ст­ва, по­во­рот­но­го и подъ­ем­но­го ме­ха­низ­мов, двух пнев­ма­ти­че­ских урав­но­ве­ши­ваю­щих уст­ройств тя­ну­ще­го ти­па, верх­не­го стан­ка, при­цель­ных при­спо­соб­ле­ний и ме­ха­низ­ма за­ря­жа­ния. На ору­дии при­ме­не­ны ствол с ко­жу­хом и двух­такт­ный порш­не­вой за­твор (с пла­сти­че­ским уп­лот­ни­те­лем ти­па «бан­ге»), от­кры­вае­мый вверх. За­твор ос­на­щен стре­ляю­щим ме­ха­низ­мом удар­но­го ти­па, спе­ци­аль­ным ме­ха­ни­че­ским при­во­дом, по­зво­ляю­щим ав­то­ма­ти­зи­ро­вать про­цес­сы от­кры­тия и за­кры­тия за­тво­ра (в ава­рий­ном ре­жи­ме эти опе­ра­ции мо­гут вы­пол­нять­ся вруч­ную), и урав­но­ве­ши­ваю­щим уст­рой­ст­вом, об­лег­чаю­щим от­кры­тие за­тво­ра. В стре­ляю­щем ме­ха­низ­ме вы­пол­не­но гнез­до для ма­га­зи­на кап­сюль­ных тру­бок. Вы­пуск про­из­во­дит­ся с по­мо­щью элек­тро­спус­ка или спус­ко­во­го шну­ра (в ава­рий­ном ре­жи­ме).

Люль­ка ци­лин­д­ри­че­ско­го ти­па ус­та­нов­ле­на верх­нем стан­ке. К ней при­кре­п­ле­ны ци­лин­д­ры про­ти­во­от­кат­но­го уст­рой­ст­ва, зуб­ча­тая ду­га подъ­ем­но­го ме­ха­низ­ма, дат­чик дли­ны от­ка­та и крон­штейн для кре­п­ле­ния при­цель­ных при­спо­соб­ле­ний. Про­ти­во­от­кат­ное уст­рой­ст­во вклю­ча­ет в свой со­став гид­рав­ли­че­ский тор­моз от­ка­та с сис­те­мой урав­ни­ва­ния объ­е­ма ра­бо­чей жид­ко­сти и два гид­ро­пнев­ма­ти­че­ских на­кат­ни­ка. Дли­на от­ка­та со­став­ля­ет не бо­лее 1400 мм. На верх­нем стан­ке смон­ти­ро­ва­ны подъ­ем­ный и по­во­рот­ный ме­ха­низ­мы и урав­но­ве­ши­ваю­щие уст­рой­ст­ва. На­ве­де­ние пуш­ки в вер­ти­каль­ной и го­ри­зон­таль­ной плос­ко­стях осу­ще­ст­в­ля­ет­ся с по­мо­щью гид­рав­ли­че­ских при­во­дов ли­бо вруч­ную (в ава­рий­ном ре­жи­ме). Угол вер­ти­каль­но­го на­ве­де­ния от 0° до +60°, угол го­ри­зон­таль­но­го на­ве­де­ния - ±15° от­но­си­тель­но про­доль­ной оси ма­ши­ны.

От­каз от ис­поль­зо­ва­ния дуль­но­го тор­мо­за обес­пе­чил дуль­ную вол­ну не­вы­со­ко­го дав­ле­ния на ра­бо­чих мес­тах и по­зво­лил от­ка­зать­ся от мон­та­жа спе­ци­аль­ной за­щи­ты для рас­че­та.

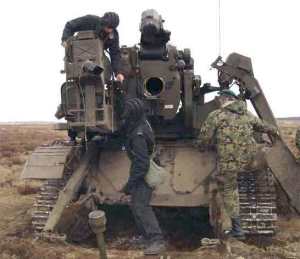

Пуш­ка ос­на­ще­на по­лу­ав­то­ма­ти­че­ской гид­рав­ли­че­ской сис­те­мой за­ря­жа­ния, по­зво­ляю­щей осу­ще­ст­в­лять этот про­цесс при лю­бых уг­лах воз­вы­ше­ния ство­ла. Управ­ле­ние все­ми опе­ра­ция­ми ме­ха­низ­ма за­ря­жа­ния про­ис­хо­дит с пуль­та зам­ко­во­го. Сна­ча­ла в за­ряд­ную ка­мо­ру по­ме­ща­ет­ся сна­ряд, за­тем - ме­та­тель­ный за­ряд, а на по­след­нем эта­пе (пе­ред за­кры­ти­ем за­тво­ра) в гнез­до стре­ляю­ще­го ме­ха­низ­ма вруч­ную встав­ля­ет­ся кап­сюль­ная труб­ка. По­сле вы­стре­ла ис­поль­зо­ван­ная кап­сюль­ная труб­ка вы­бра­сы­ва­ет­ся ав­то­ма­ти­че­ски при от­кры­ва­нии за­тво­ра.

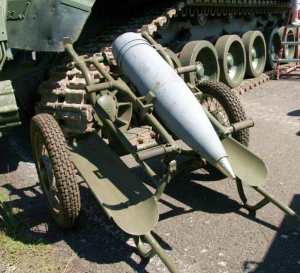

При пи­та­нии вы­стре­ла­ми САУ с грун­та ис­поль­зу­ет­ся двух­ко­лес­ная руч­ная те­леж­ка. Те­леж­ка со­сто­ит из ра­мы с ко­ле­са­ми и съем­ных но­си­лок. Но­сил­ки от­де­ля­ют­ся при подъ­е­ме сна­ря­да с грун­та и по­груз­ке сна­ря­да на ло­ток до­сы­ла­те­ля. Воз­мож­на и руч­ная пе­ре­нос­ка но­си­лок без те­леж­ки. Для по­да­чи бо­е­при­па­сов с грун­та тре­бу­ет­ся до­пол­ни­тель­но шесть че­ло­век.

При­цель­ные при­спо­соб­ле­ния со­сто­ят из ме­ха­ни­че­ско­го при­це­ла Д726-45, па­но­ра­мы ПГ-1М, оп­ти­че­ско­го при­це­ла ОП4М-99А, ар­тил­ле­рий­ско­го кол­ли­ма­то­ра К-1, ве­хи Сб 13-11 и ос­ве­ти­тель­но­го при­бо­ра «Луч-С71М». САУ мо­жет вес­ти огонь, как с за­кры­тых по­зи­ций, так и пря­мой на­вод­кой.

Для стрель­бы из пуш­ки ис­поль­зу­ют­ся без­гиль­зо­вые вы­стре­лы раз­дель­но­го за­ря­жа­ния, со­стоя­щие сна­ря­да и ме­та­тель­но­го за­ря­да (пол­но­го или умень­шен­но­го). По­ро­хо­вые ме­та­тель­ные за­ря­ды за­клю­че­ны в по­лот­ня­ную обо­лоч­ку и хра­нят­ся в гер­ме­тич­ном кон­тей­не­ре.

Ос­нов­ны­ми сна­ря­да­ми яв­ля­ют­ся ос­ко­лоч­но-фу­гас­ный сна­ряд ОФ43 и ак­тив­но-ре­ак­тив­ный сна­ряд 3ОФ44. Мас­са ос­ко­лоч­но-фу­гас­но­го сна­ря­да - 110 кг, мас­са ВВ - 17,8 кг, мак­си­маль­ная даль­ность стрель­бы на пол­ном за­ря­де - 37,5 км, на­чаль­ная ско­рость - 960 м/сек. Мас­са ак­тив­но-ре­ак­тив­но­го сна­ря­да - 103 кг, мас­са ВВ - 13,8 кг, мак­си­маль­ная даль­ность стрель­бы - 47,5 км. Так­же, к пуш­ке раз­ра­бо­тан бе­то­но­бой­ный сна­ряд, спец­бо­е­при­пас с ядер­ным за­ря­дом и хи­ми­че­ский сна­ряд.

Бое­ком­плект со­сто­ит из 40 вы­стре­лов, из ко­то­рых 4 раз­ме­ще­ны на са­мо­ход­ной ус­та­нов­ке, а ос­таль­ные пе­ре­во­зят­ся в со­про­во­ж­даю­щей ее транс­порт­ной ма­ши­не.

Мак­си­маль­ная ско­ро­стрель­ность пуш­ки - 1,5 вы­стре­ла в ми­ну­ту. Пре­ду­смот­ре­ны сле­дую­щие ре­жи­мы стрель­бы:

  • 8 вы­стре­лов в те­че­ние 5 ми­нут

  • 15 вы­стре­лов в те­че­ние 10 ми­нут

  • 24 вы­стре­ла в те­че­ние 20 ми­нут

  • 30 вы­стре­лов в те­че­ние 30 ми­нут

  • 40 вы­стре­лов в те­че­ние ча­са

До­пол­ни­тель­ное воо­ру­же­ние вклю­ча­ет ПЗРК, руч­ной про­ти­во­тан­ко­вый гра­на­то­мет РПГ-7, гра­на­ты Ф-1, че­ты­ре ав­то­ма­та и сиг­наль­ный пис­то­лет.

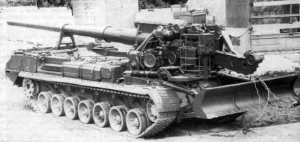

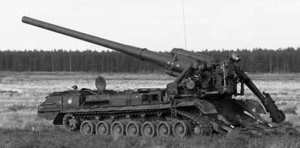

Кабина экипажа вынесена далеко вперед. Помимо своего основного назначения она служит также противовесом орудийной установке. В кабине размещаются командир установки, наводчик и механик-водитель. Позади кабины установлен четырехтактный V-образный дизельный двигатель В-46-1 с коробкой передач. В средней части машины размещено отделение расчета установки. Ведущие колеса - переднего расположения. Направляющие колеса размещены сзади и при стрельбе опускаются на грунт для придания дополнительной устойчивости самоходке. Для этой же цели используется и сошник, напоминающий по форме бульдозерный отвал. Он расположен в корме установки и приводится в рабочее положение с помощью гидравлических приводов. Для автономного питания гидравлических и электрических систем на САУ помимо основного двигателя установлен дизель-агрегат.

2С7 ос­на­ще­на дву­мя на­блю­да­тель­ны­ми при­бо­ра­ми ноч­но­го ви­де­ния ТВНЕ-4Б, ра­дио­стан­ци­ей Р-123, сред­ст­ва­ми внут­рен­ней свя­зи 1В116, про­ти­во­по­жар­ной сис­те­мой, фильт­ро­вен­ти­ля­ци­он­ны­ми уст­рой­ст­ва­ми, сис­те­мой обог­ре­ва, тан­ко­вым ком­плек­том де­зак­ти­ва­ции.

Пуш­ку об­слу­жи­ва­ет рас­чет из 14 че­ло­век, из них 7 со­став­ля­ют эки­паж са­мо­ход­ной ус­та­нов­ки и на мар­ше раз­ме­ща­ют­ся в от­де­ле­ни­ях управ­ле­ния и рас­че­та, а ос­таль­ные - в со­про­во­ж­даю­щем ус­та­нов­ку гру­зо­вом ав­то­мо­би­ле или бро­не­транс­пор­те­ре.

2С7М является на сегодняшний день самой мощной артиллерийской самоходной установкой в мире. Повышение возможностей этой боевой машины специалисты видят в разработке для нее высокоточных управляемых (или самонаводящихся), а также кассетных снарядов.


Характеристики:
Свойство Значение
Экипаж
14
Масса, кг
46000
Длина, мм
13100
Ширина, мм
3380
Высота, мм
3000
Калибр основного орудия, мм
203.2
Угол наведения по горизонтали, градус
30
Угол возвышения, максимум, градусы
60
Угол склонения, минимум, градусы
0
Темп огня, выстрелов в минуту
1.5
Боекомплект основного орудия, шт.
8
Дальность стрельбы, м
47500
Мощность двигателя, л.с.
750
Максимальная скорость по шоссе, км/ч
51
Запас хода по шоссе, км
500



2С7 Пион количества:
Страна Количества
Азербайджан Азербайджан
11
Белоруссия Белоруссия
40
Грузия Грузия
1
Польша Польша
8
Россия Россия
130
Узбекистан Узбекистан
48
Украина Украина
100
Количества:
338

Последние контракты:
Количества Заказчик Сумма Размещено
(Завершение)
Цена единицы
9
Азербайджан

Mar 2009
(Dec 2009)

3
Азербайджан

Mar 2008
(Dec 2008)

Средняя цена:

Все контракты...
