Обозначение:

ОЭМ

Info
Производитель: Изюмский приборостроительный завод
Тип продукции: Прицельные комплексы
Имя: Тепловизионный прицел

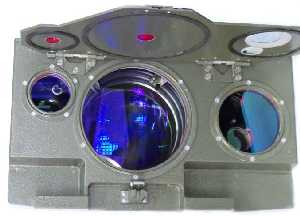

Оптико-электронные модули ОЭМ и ОЭМ-В предназначены для наблюдения фоно-целевой обстановки в условиях дневной и пониженной освещённости, измерения дальности до выбранной цели. Приборы содержат встроенную оптико-электронную систему выверок дальномерного и визирных каналов, обогреваемые защитные стёкла.

Изготавливается в климатических исполнениях УХЛ и О.

Прибор ОЭМ устанавливают в горизонтальном положении, а прибор ОЭМ‑В – в вертикальном.

Дальность обнаружения наземного объекта с фронтальной проекцией размером не менее 2,3 м×2,3 м:

  • в дневных условиях при метеорологической дальности видимости более 25 км, естественной освещённости от 100 до 1,5×105 лк и контрасте объекта относительно фона не менее 0,5 для узкого поля: не менее 5 км

  • в дневных условиях при метеорологической дальности видимости более 25 км, естественной освещённости от 100 до 1,5×105 лк и контрасте объекта относительно фона не менее 0,5 для широкого поля: не менее 2 км

  • при пониженной освещённости не менее 1,5×10-3 лк в пассивном режиме: не менее 800 м

  • Угловые размеры полей зрения для узкого поля зрения: не менее 2°14′×1°37′

  • Угловые размеры полей зрения для широкого поля: не менее 8°×6°

  • Напряжение питания от бортовой сети постоянного тока: 27 В

Диапазон измеряемых дальностей до открыто расположенного неподвижного или движущегося объекта при метеорологической дальности видимости более 12 км:

  • максимальное расстояние: не менее 7000 м

  • минимальное расстояние: не более 160 м

  • Среднее квадратичное отклонение измерения дальности: не более 5 м

  • Габаритные размеры: не более 490×378×214 (ОЭМ), 422×214×378 (ОЭМ-В) мм

  • Масса прибора: не более 32,5 (ОЭМ), 31,8 (ОЭМ-В) кг
